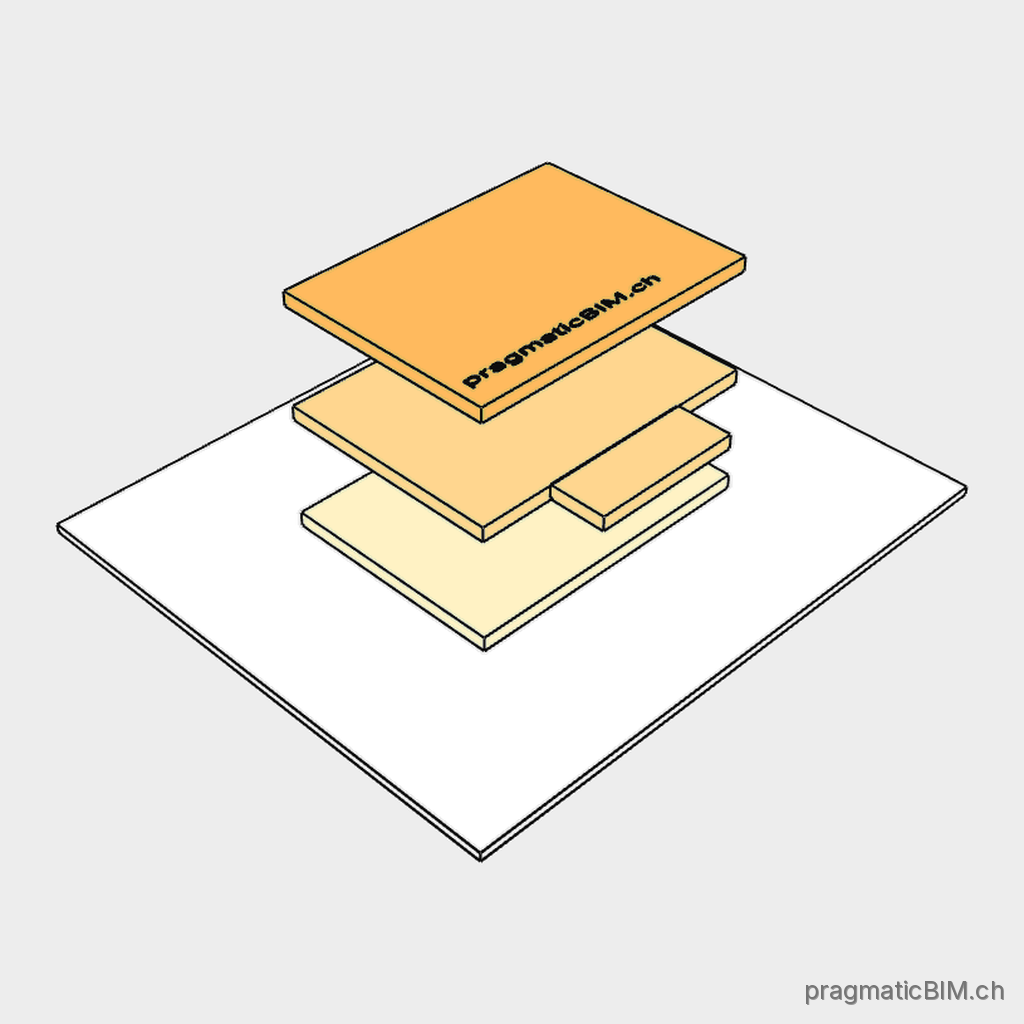

Geschoss

STOREY pragmaticBIM.ch/storey

Schafft den gemeinsamen vertikalen Ordnungsrahmen, damit Räume und Bauteile über alle Fachmodelle derselben Gebäudeebene zugeordnet werden können.

Beschreibung

Horizontale Gebäudeebene: nutzbare Geschosse und Gründung/Fundament.
Dem Gebäude zugeordnet.

Modellierungshinweis

Jede nutzbare Ebene als eigenes Geschoss.
Gründung/Fundament als eigenes Geschoss mit Name FD; Gründungsbauteile diesem Geschoss zuweisen.
Räume dem jeweiligen Geschoss zuweisen.
Name gemäss Klassifikation Geschosse, eindeutig je Gebäude.

IFC-Entität

IFC4: IfcBuildingStorey
IFC4.3: IfcBuildingStorey
IFC2x3: IfcBuildingStorey
Anwendbarkeitsregel: entity_ifc4=IfcBuildingStorey OR entity_ifc2x3=IfcBuildingStorey

Attribute

Attribut Definition Verwendet in

Attribut	Definition	Verwendet in
Name	Benennungsvorschlag: `FD` = Fundament; `U01` - `U99` = Untergeschosse; `EG`/`00` = Erdgeschoss; `01` - `99` = Obergeschosse; `{Geschoss}.Z` = Zwischengeschoss. Zulässige Werte `FD` - Gründung/Fundament; als eigenes Geschoss modellieren `U01` - `U99` - Untergeschoss; Nummer steigt nach unten (`U01` = 1. UG direkt unter dem EG) `00` oder `EG` - Erdgeschoss `01` - `99` - Obergeschoss; Nummer steigt nach oben `Z00` oder `{Geschoss}.Z` - Zwischengeschoss (z. B. `01.Z` über Geschoss `01`) z. B. `FD`, `U01`, `EG`, `03`, `01.Z`	BES-ABSTRACTBIM-COMP BES-AWARD-INTERFACE +133 weitere BES-CONCRETE-TENDER BES-COST-INTERFACE BES-DESIGN-BUILD BES-DESIGNER-PROCUREMENT BES-DOOR-TENDER BES-DRYWALL-TENDER BES-ELEMENT-TENDER BES-ELEMENT-COST-POSTCALC BES-ELEVATOR-EARLY BES-EXISTING-BUILDING-MEP BES-EXISTING-POINT-CLOUD BES-EXISTING-CIRCULARITY BES-EXISTING-STRUCTURE BES-FIRESTOP-TENDER BES-FLOORING-TENDER BES-FUNCTIONAL-BRIEF BES-ICE-SESSION BES-IPD BES-MASONRY-TENDER BES-SEISMIC-MEP BES-OWNER-CDE BES-PAINTING-TENDER BES-PLAN-BOX BES-ROOM-PROGRAM BES-SITE-WLAN BES-STEELWORK-TENDER BES-EXISTING-SITE BES-TILING-TENDER BES-TIMBER-CONTRACTOR BES-WINDOW-TENDER CON-PROGRESS-DOC CON-DEFECT-MGMT CON-FASTEN-SUSP CON-FINAL-MEASUREMENT CON-SHL-BWP CON-ROOM-LABEL CON-PRECAST-ORDER CON-REINF-EXEC CON-ROBOT-LAYOUT DES-ABSTRACTBIM-BPS DES-APT-SCHEDULE DES-ARCH-MEP-COORD DES-BASIC-PIPING DES-PARCELS DES-PERMIT DES-PHYSICS DES-CEILING-MIRROR DES-MATERIAL-PASS DES-COMPLEX-ASSEMBLY DES-KV DES-CRIT-INSERT DES-D0165 DES-DOOR DES-DRAWINGS DES-DRYWALL-REINF DES-EBKP-H DES-ELEMENT-COST-EARLY DES-ELEMENT-COST-LATE DES-EMBED-REINF DES-UVP DES-FACADE DES-FIRE-MATRIX DES-FIRE-CONCEPT DES-GFA DES-FLOORING DES-LCA DES-FURNITURE DES-HUMUS DES-LAYOUT DES-LIGHTING-COORD DES-MEP-SCHEM DES-MEP-USAGE-AGREEMENT DES-MODEL-VIS DES-PARKING DES-PLANNING-INTERFACE DES-SANITARY-FIXTURE-COORD DES-SIA416 DES-STRUCT-MASONRY DES-STRUCT-MEP-OPENINGS DES-TERRAIN DES-TRAFFIC DES-UNDERFLOOR-HEATING DES-URBAN-MASS DES-USAGE-AGREEMENT DES-WALL-REQUIREMENTS HOV-COBIE HOV-FM-3D HOV-FM-MIN HOV-NATIVE HOV-PRODUCT-PASS-GTIN HOV-PRODUCT-PASS-SERIAL OPR-BUILDING-PERFORMANCE OPR-FM-ARCH OPR-FM-PC OPR-FIRESTOP-MAINT OPR-SIGNAGE-ROOM QAS-ACCESS-SIA500 QAS-ACOUSTIC QAS-ARCH-STRUCT-ADOPT QAS-ARCH-STRUCT-COORD QAS-BUILD-SEC QAS-COST-PLAUS QAS-SITE-LOGISTICS QAS-CONTRACTOR-DESIGN QAS-COORD-ZONE QAS-DAYLIGHT QAS-DECISION-VIS QAS-DESIGN-REVIEW QAS-DET-REF QAS-EARLY-COORD QAS-ELEMENT-PERF QAS-VORSATZ QAS-FALL-PROTECTION QAS-FIRE QAS-FUNCTIONAL-ACCEPTANCE QAS-FUND QAS-FURNISHABILITY QAS-HAZMAT-CHECK QAS-INSTALL-PATH QAS-MAINT-SPACE QAS-MEP-DETAIL QAS-OUTLET-USER QAS-CONSTRAINT QAS-BENCHMARK COM-QR-STAKEHOLDER-INFO QAS-ROOM-PROGRAM QAS-SPECIAL-ROOM-USER LAN-SPONGE-CITY COM-STAKEHOLDER-DIALOG QAS-EXCL-ZONE QAS-TREE-PRESERVE QAS-URBAN-AR QAS-USAGE-AGREEMENT

Name

Benennungsvorschlag: FD = Fundament; U01 - U99 = Untergeschosse; EG/00 = Erdgeschoss; 01 - 99 = Obergeschosse; {Geschoss}.Z = Zwischengeschoss.

Zulässige Werte

FD - Gründung/Fundament; als eigenes Geschoss modellieren
U01 - U99 - Untergeschoss; Nummer steigt nach unten (U01 = 1. UG direkt unter dem EG)
00 oder EG - Erdgeschoss
01 - 99 - Obergeschoss; Nummer steigt nach oben
Z00 oder {Geschoss}.Z - Zwischengeschoss (z. B. 01.Z über Geschoss 01)

z. B. FD, U01, EG, 03, 01.Z
