Bezugspunkt
SURVEY-REF
pragmaticBIM.ch/survey-ref
Sichert einen verbindlichen Lage- und Höhenbezug, damit Fachmodelle deckungsgleich koordiniert und auf der Baustelle korrekt abgesteckt werden können.
Beschreibung
- Festpunkt bzw. Passpunkt mit Lage und Höhe im Bezugsrahmen LV95.
- Mindestens drei Bezugspunkte bilden den gemeinsamen räumlichen Bezug aller Fachmodelle.
Modellierungshinweis

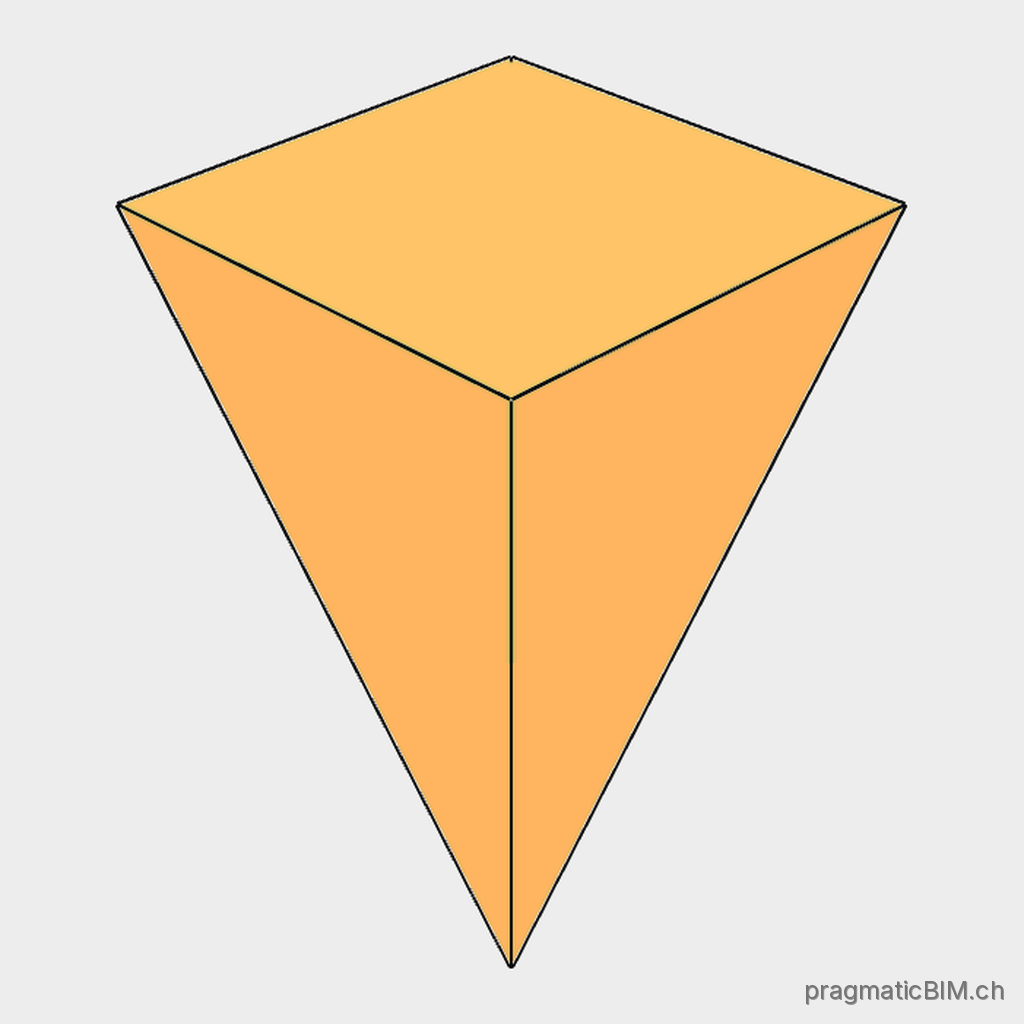

- Als vereinfachten Punkt oder Marker modellieren; Position und Höhe gemäss Vermessung in LV95.
- Dem Planungsperimeter zuweisen; Bezeichnung und Nummer gemäss Geometerlieferung.
IFC-Entität
- IFC4
- IfcBuildingElementProxy
- IFC4.3
- IfcBuildingElementProxy
- IFC2x3
- IfcBuildingElementProxy
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType=Bezugspunkt) OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType=Bezugspunkt)', 'fr': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Point de référence") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Point de référence")', 'it': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Punto di riferimento") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Punto di riferimento")', 'en': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Reference point") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Reference point")'}
