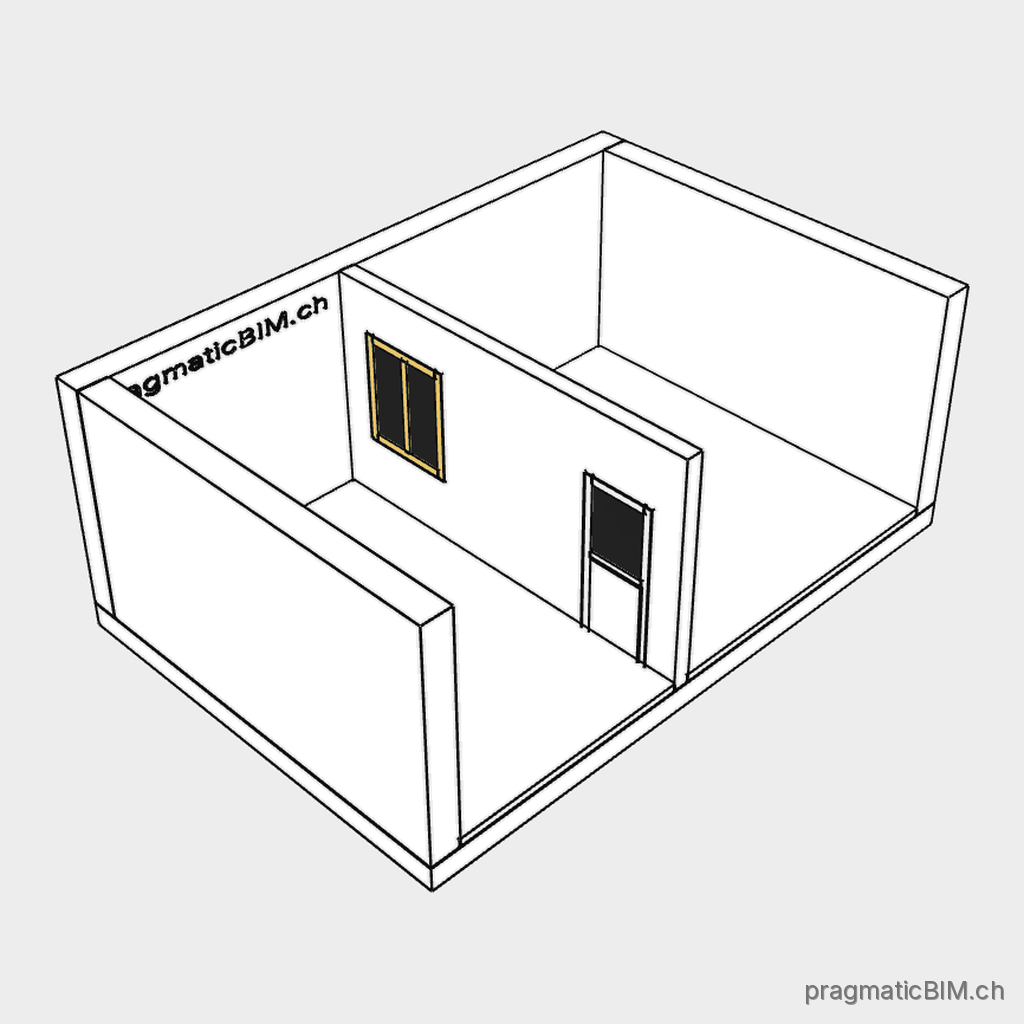

Innenfenster
ARC-WINDOW-INT
pragmaticBIM.ch/arc-window-int
Sichert Tageslichtbezüge zwischen Innenräumen und schafft eine prüfbare Grundlage für Raum- und Schallschutzplanung.
Beschreibung
- Innenfenster und Oberlichter zwischen Räumen (z. B. Entlehnung).
- Jedes Fenster ist einem Raum zugeordnet.
- Grundlage für Schallschutz- und Raumplanung.
Modellierungshinweis
- IsExternal=FALSE setzen.
- Glasanteil mit transparentem Material exportieren.
- Jedes Fenster einem Raum zuordnen.
IFC-Entität
- IFC4
- IfcWindow
- IFC4.3
- IfcWindow
- IFC2x3
- IfcWindow
- Anwendbarkeitsregel
- (entity_ifc4=IfcWindow AND IsExternal=FALSE) OR (entity_ifc2x3=IfcWindow AND IsExternal=FALSE)
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Fensternummer gemäss Bürostandard. |
|
| PredefinedType |
Art des Fensters. Zulässige Werte
|
|
| OverallWidth m |
Lichte Breite der Fensteröffnung. |
|
| OverallHeight m |
Lichte Höhe der Fensteröffnung. |
|
| IsExternal Pset_WindowCommon |
Kennzeichnet ein Innenfenster. Zulässige Werte
|
|
| Status Pset_WindowCommon |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
|
|
| FireRating Pset_WindowCommon |
Feuerwiderstandsklasse des nichttragenden Fensters gemäss Brandschutzkonzept - Raumabschluss und Wärmedämmung (EI), ohne Tragfähigkeit. Zulässige Werte
|
+2 weitere |
| AcousticRating Pset_WindowCommon |
Bewertetes Schalldämm-Mass Rw [dB] als Labor-/Katalogwert - nicht R'w. |
+2 weitere |
| ElementStatus ePset_ElementStatus |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
Hinweis
|
|
| CostInterface ePset_Cost |
Kostenschnittstelle des Bauteils - Grundausbau oder Mieterausbau. Zulässige Werte
|
|
| FundingApplication ePset_Cost |
Gesuchsnummer der Förderung, damit Mengen und Kosten nach Gesuch filterbar sind. Mehrere Nummern kommagetrennt, z. B. |
|
| AwardInterface ePset_Cost |
Vergabepaket des Bauteils - damit Schnittstellen zwischen Unternehmerlosen sichtbar werden. Zulässige Werte
|
+1 weitere |
| PlanningInterface ePset_Cost |
Planungsschnittstelle des Bauteils nach BKP-3-Steller - damit Zuständigkeiten zwischen Planungsdisziplinen sichtbar werden. Zulässige Werte
|
|
| eBKP ePset_Cost |
eBKP-H-Klassifizierung nach SN 506 511. Zulässige Werte
|
|
| CalculatedType ePset_Cost |
Berechneter Typname für Kosten- und Mengengruppierung. Logik |
|
| ProductClass ePset_Cost |
Produktklasse als gemeinsamer Schlüssel für Kosten, Ausschreibung und Ökobilanz. Sie wird abgeleitet, wo Material und Bauteileigenschaften sie eindeutig bestimmen, sonst gesetzt. In frühen Phasen ist eine begründete Annahme zulässig. Zulässige Werte
|
|
| UnitPrice ePset_Cost · CHF/m² |
Projektspezifischer oder bürospezifischer Einheitspreis je Einheit der Referenzmenge für die Plausibilisierung der Bauteilkosten. |
|
| ReferenceQuantity ePset_Cost |
Verbindliche Referenzmenge für den Einheitspreis: |
|
| Connection ePset_Circularity |
Art der Verbindung für die Demontierbarkeit (Madaster). Zulässige Werte
|
|
| Accessibility ePset_Circularity |
Zugänglichkeit der Verbindung ohne Zerstörung von Bauteil oder Umgebung (Madaster). Zulässige Werte
|
|
| Reuse ePset_Circularity |
Anteil bereits wiederverwendeten oder recycelten Materials am Bauteil (0.01 - 1.00, z. B. 0.80 = 80 %). |
|
| MaterialOrProductId ePset_Circularity |
Eindeutige ID des Materials oder Produkts in der verknüpften Datenbank (z. B. Madaster, baubook). |
|
| WasteCodes ePset_Circularity |
Abfallcodes für Rückbau und Entsorgung. Code nach VeVA (CH) bzw. EAK/AVV (EU); Format gemäss Madaster, z. B. |
|
| GlobalTradeItemNumber Pset_ManufacturerTypeInformation |
GTIN (Global Trade Item Number) des Produkttyps; je nach GS1-Struktur 8, 12, 13 oder 14 Stellen. |
+1 weitere |
| HazardType ePset_HazardousMaterial |
Schadstoffart gemäss Gutachten am betroffenen Bestandsbauteil. Zulässige Werte
|
|
| RemovalCategory ePset_HazardousMaterial |
Sanierungsdringlichkeit / Handlungsbedarf gemäss Gutachten. Zulässige Werte
|
|
| SerialNumber Pset_ManufacturerOccurrence |
Vom Hersteller vergebene Seriennummer eines einzelnen Produkts; zusammen mit der GTIN Schlüssel für den objektspezifischen Produktpass. |
|
| Area Qto_WindowBaseQuantities · m² |
Fläche der Fensteröffnung. |
