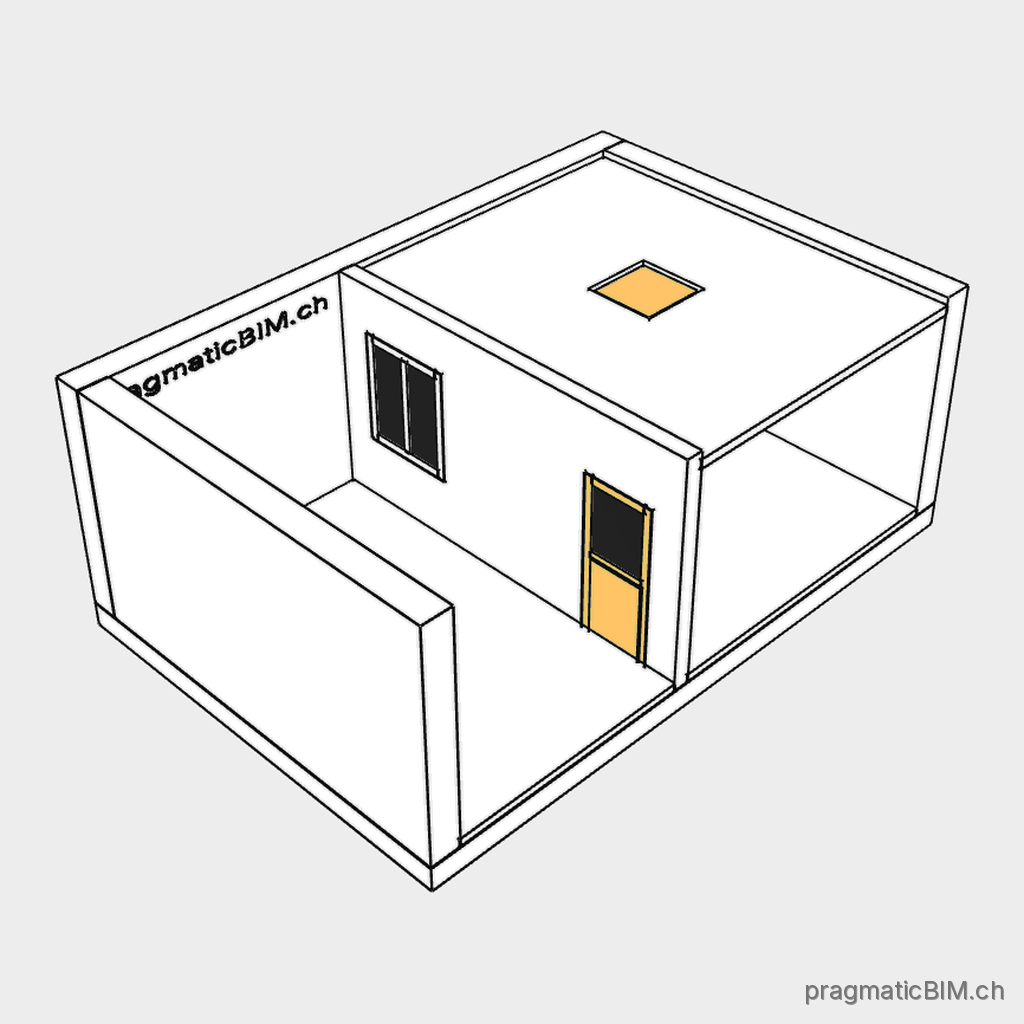

Innentür / Revisionsöffnung
ARC-DOOR-INT
pragmaticBIM.ch/arc-door-int
Sichert funktionierende Raumverbindungen und liefert die Grundlage für Fluchtweg-, Brand- und Schallschutzplanung.
Beschreibung
- Innentüren, Tore und Revisionsöffnungen zwischen Räumen.
- Grundlage für Brandschutz-, Schallschutz- und Türplanung.
Modellierungshinweis
- IsExternal=FALSE setzen.
- Glasflächen mit transparentem Material.
- Geeignetes Material im Autorensystem verwenden und exportieren.
IFC-Entität
- IFC4
- IfcDoor
- IFC4.3
- IfcDoor
- IFC2x3
- IfcDoor
- Anwendbarkeitsregel
- (entity_ifc4=IfcDoor AND IsExternal=FALSE) OR (entity_ifc2x3=IfcDoor AND IsExternal=FALSE)
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Türnummer gemäss Bürostandard. Empfehlung: T{Raumnummer in welche die Tür öffnet}. Dies bedingt, dass auch Aussenräume eine Raumnummer bekommen. |
|
| PredefinedType |
Art der Tür. Zulässige Werte
|
|
| OverallWidth m |
Lichte Breite der Türöffnung. |
|
| OverallHeight m |
Lichte Höhe der Türöffnung. |
|
| OperationType |
Öffnungsart und -richtung der Tür. Zulässige Werte
|
+2 weitere |
| Reference Pset_DoorCommon |
Referenzbezeichnung der Tür für die Koordination. |
|
| IsExternal Pset_DoorCommon |
Kennzeichnet eine Innentür. Zulässige Werte
|
|
| Status Pset_DoorCommon |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
|
|
| FireRating Pset_DoorCommon |
Feuerwiderstandsklasse der nichttragenden Tür gemäss Brandschutzkonzept - Raumabschluss und Wärmedämmung (EI), ohne Tragfähigkeit. Zulässige Werte
|
+2 weitere |
| AcousticRating Pset_DoorCommon |
Bewertetes Schalldämm-Mass Rw [dB] als Labor-/Katalogwert - nicht R'w. |
+2 weitere |
| SecurityRating Pset_DoorCommon |
Einbruchwiderstandsklasse der Tür gemäss Sicherheitskonzept und EN 1627. Zulässige Werte
|
|
| ElementStatus ePset_ElementStatus |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
Hinweis
|
|
| CostInterface ePset_Cost |
Kostenschnittstelle des Bauteils - Grundausbau oder Mieterausbau. Zulässige Werte
|
|
| FundingApplication ePset_Cost |
Gesuchsnummer der Förderung, damit Mengen und Kosten nach Gesuch filterbar sind. Mehrere Nummern kommagetrennt, z. B. |
|
| AwardInterface ePset_Cost |
Vergabepaket des Bauteils - damit Schnittstellen zwischen Unternehmerlosen sichtbar werden. Zulässige Werte
|
+1 weitere |
| PlanningInterface ePset_Cost |
Planungsschnittstelle des Bauteils nach BKP-3-Steller - damit Zuständigkeiten zwischen Planungsdisziplinen sichtbar werden. Zulässige Werte
|
|
| eBKP ePset_Cost |
eBKP-H-Klassifizierung nach SN 506 511. Zulässige Werte
|
|
| CalculatedType ePset_Cost |
Berechneter Typname für Kosten- und Mengengruppierung. Logik |
|
| ProductClass ePset_Cost |
Produktklasse als gemeinsamer Schlüssel für Kosten, Ausschreibung und Ökobilanz. Sie wird abgeleitet, wo Material und Bauteileigenschaften sie eindeutig bestimmen, sonst gesetzt. In frühen Phasen ist eine begründete Annahme zulässig. Zulässige Werte
|
|
| UnitPrice ePset_Cost · CHF/m² |
Projektspezifischer oder bürospezifischer Einheitspreis je Einheit der Referenzmenge für die Plausibilisierung der Bauteilkosten. |
|
| ReferenceQuantity ePset_Cost |
Verbindliche Referenzmenge für den Einheitspreis: |
|
| Connection ePset_Circularity |
Art der Verbindung für die Demontierbarkeit (Madaster). Zulässige Werte
|
|
| Accessibility ePset_Circularity |
Zugänglichkeit der Verbindung ohne Zerstörung von Bauteil oder Umgebung (Madaster). Zulässige Werte
|
|
| Reuse ePset_Circularity |
Anteil bereits wiederverwendeten oder recycelten Materials am Bauteil (0.01 - 1.00, z. B. 0.80 = 80 %). |
|
| MaterialOrProductId ePset_Circularity |
Eindeutige ID des Materials oder Produkts in der verknüpften Datenbank (z. B. Madaster, baubook). |
|
| WasteCodes ePset_Circularity |
Abfallcodes für Rückbau und Entsorgung. Code nach VeVA (CH) bzw. EAK/AVV (EU); Format gemäss Madaster, z. B. |
|
| GlobalTradeItemNumber Pset_ManufacturerTypeInformation |
GTIN (Global Trade Item Number) des Produkttyps; je nach GS1-Struktur 8, 12, 13 oder 14 Stellen. |
+1 weitere |
| HazardType ePset_HazardousMaterial |
Schadstoffart gemäss Gutachten am betroffenen Bestandsbauteil. Zulässige Werte
|
|
| RemovalCategory ePset_HazardousMaterial |
Sanierungsdringlichkeit / Handlungsbedarf gemäss Gutachten. Zulässige Werte
|
|
| SerialNumber Pset_ManufacturerOccurrence |
Vom Hersteller vergebene Seriennummer eines einzelnen Produkts; zusammen mit der GTIN Schlüssel für den objektspezifischen Produktpass. |
|
| Area Qto_DoorBaseQuantities · m² |
Fläche der Türöffnung. |
