Brandschott / Schallschutzschott
ARC-FIRE-ACOUSTIC-SEAL
pragmaticBIM.ch/arc-fire-acoustic-seal
Trennt die ausgeführte Abschottung von der Aussparung und macht Typ, Leistung und Menge für Ausschreibung, Ausführung und Betrieb prüfbar.
Beschreibung
- Bauliche Abschottung einer Leitungsdurchführung gegen die Ausbreitung von Feuer, Rauch oder Schall.
- Eigenständiges Bauteil innerhalb einer koordinierten Aussparung; die Aussparung bleibt als separates Öffnungselement erhalten.
Modellierungshinweis

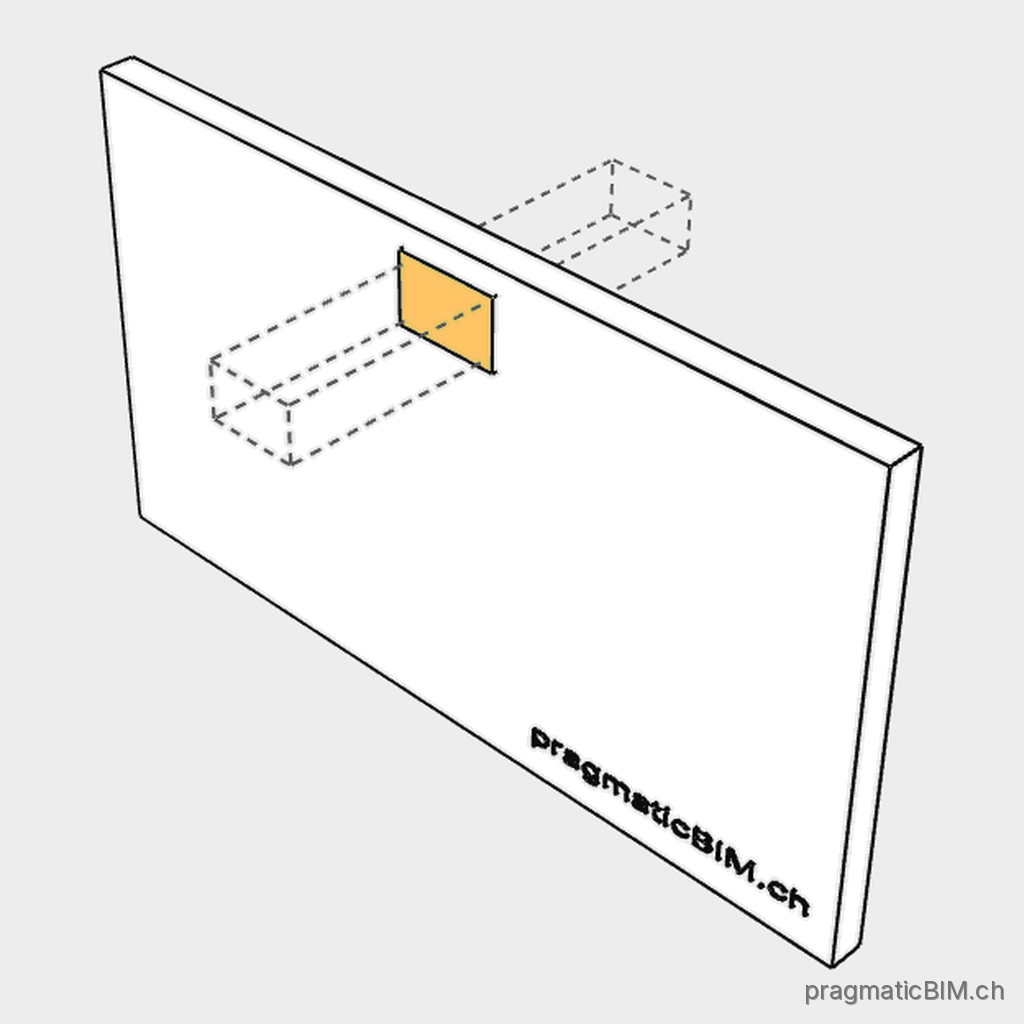

- Als vereinfachten Proxy-Körper in der zugehörigen Aussparung modellieren; Abmessungen entsprechen der ausgefüllten Schottfläche.
- Mit eigener Reference eindeutig kennzeichnen und über OpeningReference genau einer Aussparung zuordnen.
- ObjectType = Brandschott oder Schallschutzschott setzen; kombinierte Anforderungen in einem Element führen und beide Leistungen angeben.
IFC-Entität
- IFC4
- IfcBuildingElementProxy
- IFC4.3
- IfcBuildingElementProxy
- IFC2x3
- IfcBuildingElementProxy
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND (ObjectType=Brandschott OR ObjectType=Schallschutzschott)) OR (entity_ifc2x3=IfcBuildingElementProxy AND (ObjectType=Brandschott OR ObjectType=Schallschutzschott))', 'fr': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND (ObjectType="Obturation coupe-feu" OR ObjectType="Obturation acoustique")) OR (entity_ifc2x3=IfcBuildingElementProxy AND (ObjectType="Obturation coupe-feu" OR ObjectType="Obturation acoustique"))', 'it': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND (ObjectType="Sigillatura tagliafuoco" OR ObjectType="Sigillatura acustica")) OR (entity_ifc2x3=IfcBuildingElementProxy AND (ObjectType="Sigillatura tagliafuoco" OR ObjectType="Sigillatura acustica"))', 'en': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND (ObjectType=Firestop OR ObjectType="Acoustic seal")) OR (entity_ifc2x3=IfcBuildingElementProxy AND (ObjectType=Firestop OR ObjectType="Acoustic seal"))'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Bezeichnung des Schotts zur Zuordnung in Modell, Liste und vor Ort. |
|
| PredefinedType |
Kennzeichnet den Proxy als benutzerdefinierten Typ. Zulässige Werte
|
+1 weitere |
| ObjectType |
Art des Schotts. Zulässige Werte
|
+1 weitere |
| Reference Pset_BuildingElementProxyCommon |
Eindeutige Referenz des Schotts für Ausschreibung, Abnahme und Betrieb. |
|
| OpeningReference ePset_Seal |
Reference der Aussparung, in der das Schott liegt. |
|
| FireRating ePset_FireStopping |
Feuerwiderstandsklasse des Brandschotts gemäss Brandschutzkonzept. Zulässige Werte
|
+1 weitere |
| AcousticRating ePset_Seal |
Bewertetes Schalldämm-Mass Rw [dB] des Schallschutzschotts. |
|
| FireStoppingType ePset_FireStopping |
Vorgesehener Brandschotttyp als Grundlage für Ausschreibung, Ausführung und Wartung. |
|
| Area Qto_BuildingElementProxyBaseQuantities · m² |
Fläche des modellierten Schotts. |
