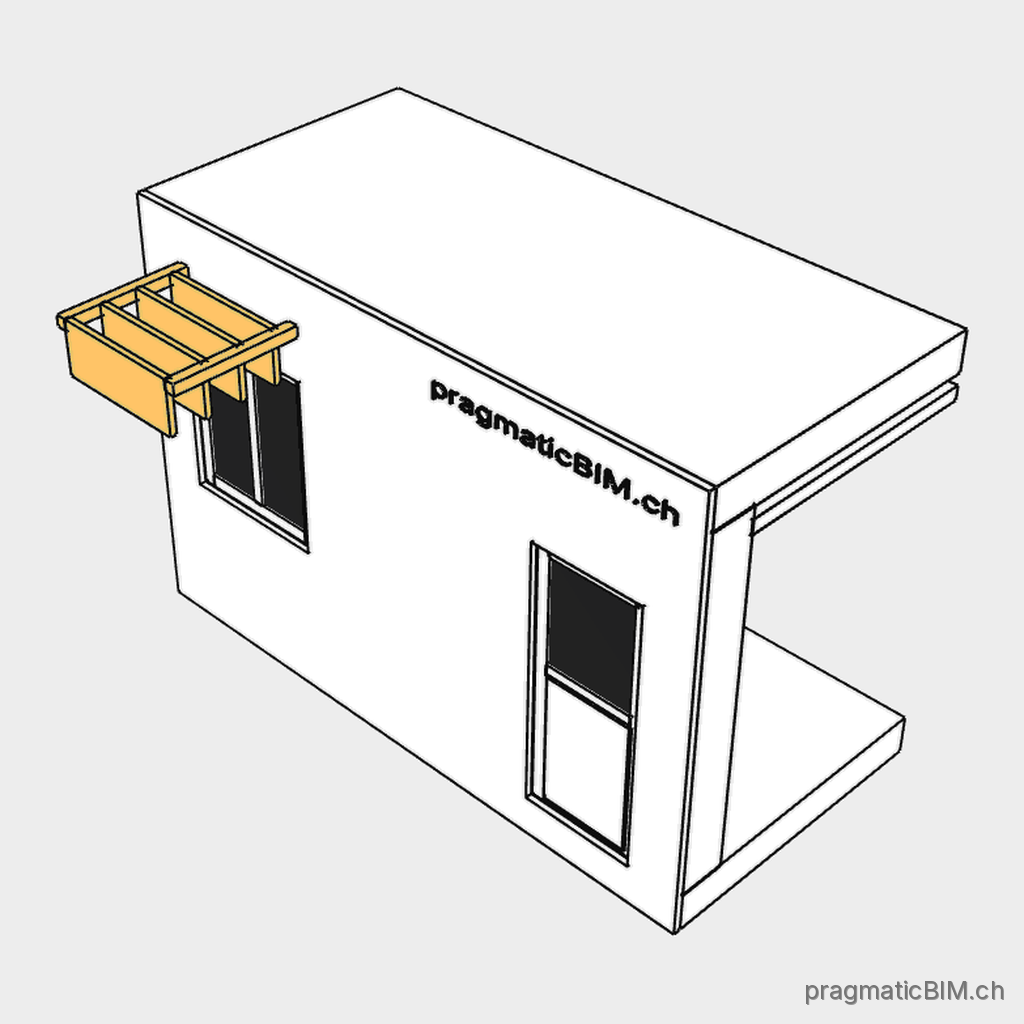

Sonnenschutz
ARC-SHADING
pragmaticBIM.ch/arc-shading
Macht aussenliegenden Sonnenschutz im Modell sichtbar, damit Lage, Typ und Beschattung für Fassadenplanung und thermische Simulation festgehalten sind.
Beschreibung
- Aussenliegende Geräte wie Lamellen, Raffstore, Markisen oder Läden vor oder über Fenstern.
- Dient der räumlichen Abstimmung an der Fassade und als zusätzlicher Kontext für den Heizwärmenachweis, nicht der Werkstattplanung.
Modellierungshinweis
- Als vereinfachtes aussenliegendes Volumen modellieren (Lamellen, Raffstore, Markise, Läden).
- Antriebe, Führungsschienen und Stofffalten nicht ausmodellieren.
- Geschossweise platzieren und der Fassade oder dem zugehörigen Fenster zuordnen.
IFC-Entität
- IFC4
- IfcShadingDevice
- IFC4.3
- IfcShadingDevice
- IFC2x3
- IfcBuildingElementProxy
- Anwendbarkeitsregel
- {'de': 'entity_ifc4=IfcShadingDevice OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType=Sonnenschutz)', 'fr': 'entity_ifc4=IfcShadingDevice OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Protection solaire")', 'it': 'entity_ifc4=IfcShadingDevice OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Protezione solare")', 'en': 'entity_ifc4=IfcShadingDevice OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Shading device")'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Bezeichnung des Sonnenschutzes gemäss Fassaden- oder Architekturplan. |
|
| PredefinedType |
Art des Sonnenschutzes. Zulässige Werte
|
|
| ObjectType |
Art des Elements als Sonnenschutz. Zulässige Werte
Hinweis
|
|
| IsExternal Pset_ShadingDeviceCommon |
Kennzeichnet aussenliegenden Sonnenschutz. Zulässige Werte
|
|
| Status Pset_ShadingDeviceCommon |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
|
|
| ElementStatus ePset_ElementStatus |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
Hinweis
|
|
| eBKP ePset_Cost |
eBKP-H-Klassifizierung nach SN 506 511. Zulässige Werte
|
