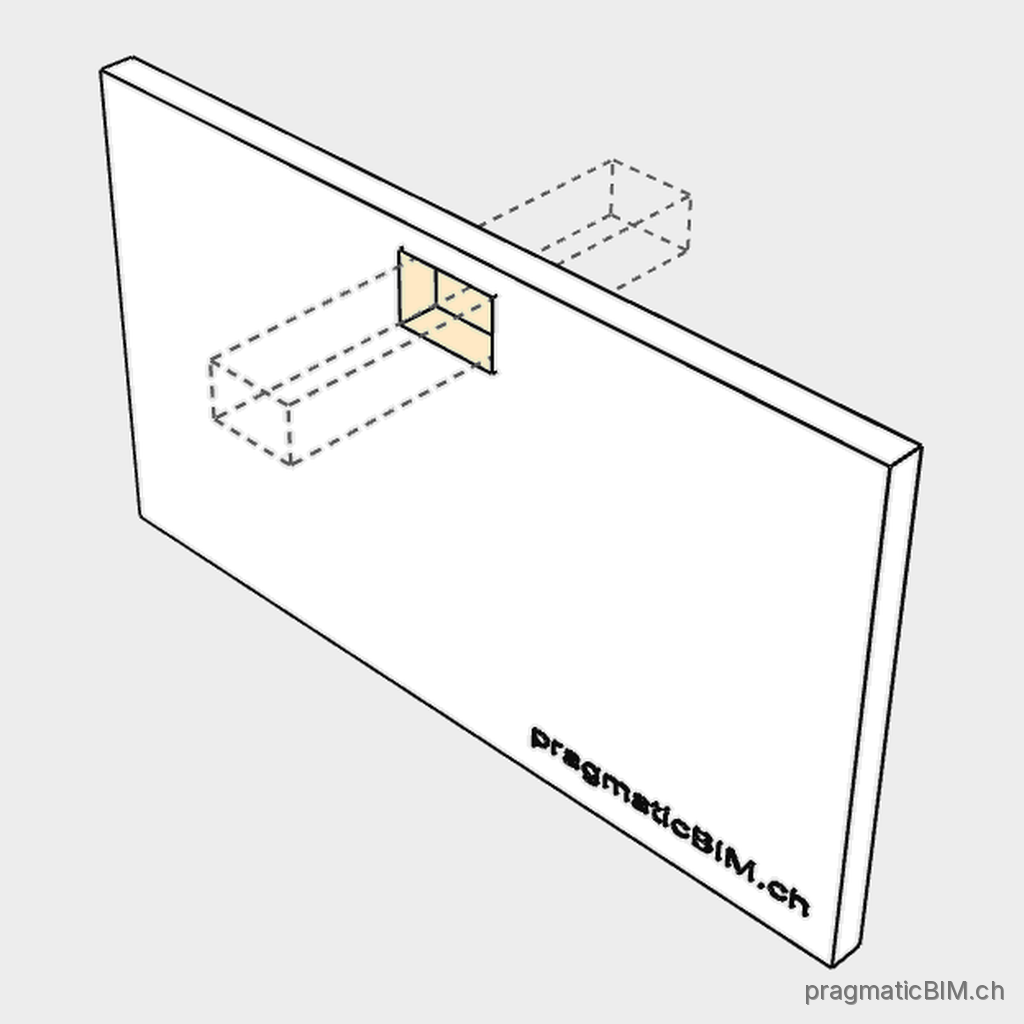

Durchbruch / Aussparung (Architektur)
ARC-OPENING-VOID
pragmaticBIM.ch/arc-opening-void
Sichert benötigte Leitungs- und Einbauwege und verhindert ungeklärte Durchdringungen zwischen Architektur, Tragwerk und Gebäudetechnik.
Beschreibung
- Öffnung in Wand, Decke oder anderem Architekturbauteil für Leitungen, Geräte oder bauliche Anforderungen.
- Verbindlich für Bauteile, die nur im Architekturmodell geführt werden (nichttragende Innenwände, architektonisches Mauerwerk).
- In Betonbauteilen nur informativ im Architekturmodell; verbindliche Führung über TGA-Aussparungsanforderung und Tragwerksöffnung.
Modellierungshinweis
- Als Öffnungselement modellieren und dem durchbrochenen Architekturbauteil zuordnen.
- Durchbruch durchgehend als OPENING, einseitige oder nicht durchgehende Aussparung als RECESS.
- Geschossweise und bauteilbezogen eindeutig benennen; Durchbrüche im Tragwerk nicht hier, sondern über TGA-Aussparungsanforderung und Tragwerksöffnung führen.
IFC-Entität
- IFC4
- IfcOpeningElement
- IFC4.3
- IfcOpeningElement
- IFC2x3
- IfcOpeningElement
- Anwendbarkeitsregel
- entity_ifc4=IfcOpeningElement OR entity_ifc2x3=IfcOpeningElement
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Bezeichnung der Öffnung zur Zuordnung zu Leitung, Gerät oder Anforderung. |
|
| PredefinedType |
Kennzeichnet die Art der Öffnung. Zulässige Werte
|
|
| Reference Pset_OpeningElementCommon |
Referenz zur eindeutigen Identifikation der Öffnung im Architektur- und Koordinationsmodell. |
+1 weitere |
| Status Pset_OpeningElementCommon |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
|
|
| OverallWidth ePset_OpeningDimensions · m |
Lichte Breite der modellierten Öffnung. Hinweis
|
|
| OverallHeight ePset_OpeningDimensions · m |
Lichte Höhe der modellierten Öffnung. Hinweis
|
|
| ElementStatus ePset_ElementStatus |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
Hinweis
|
|
| Width Qto_OpeningElementBaseQuantities · m |
Lichte Breite der modellierten Öffnung. |
+1 weitere |
| Height Qto_OpeningElementBaseQuantities · m |
Lichte Höhe der modellierten Öffnung. |
+1 weitere |
| IsFireStoppingRequired ePset_FireStopping |
Kennzeichnet, ob der Durchbruch mit einem Brandschott geschlossen werden muss. Zulässige Werte
|
