Baurechtliche Parzellen
ARC-PARCEL
pragmaticBIM.ch/arc-parcel
Zeigt früh, welche Katasterparzellen vom Vorhaben betroffen sind, und unterstützt die Abstimmung von Planungsperimeter und Bewilligung.
Beschreibung

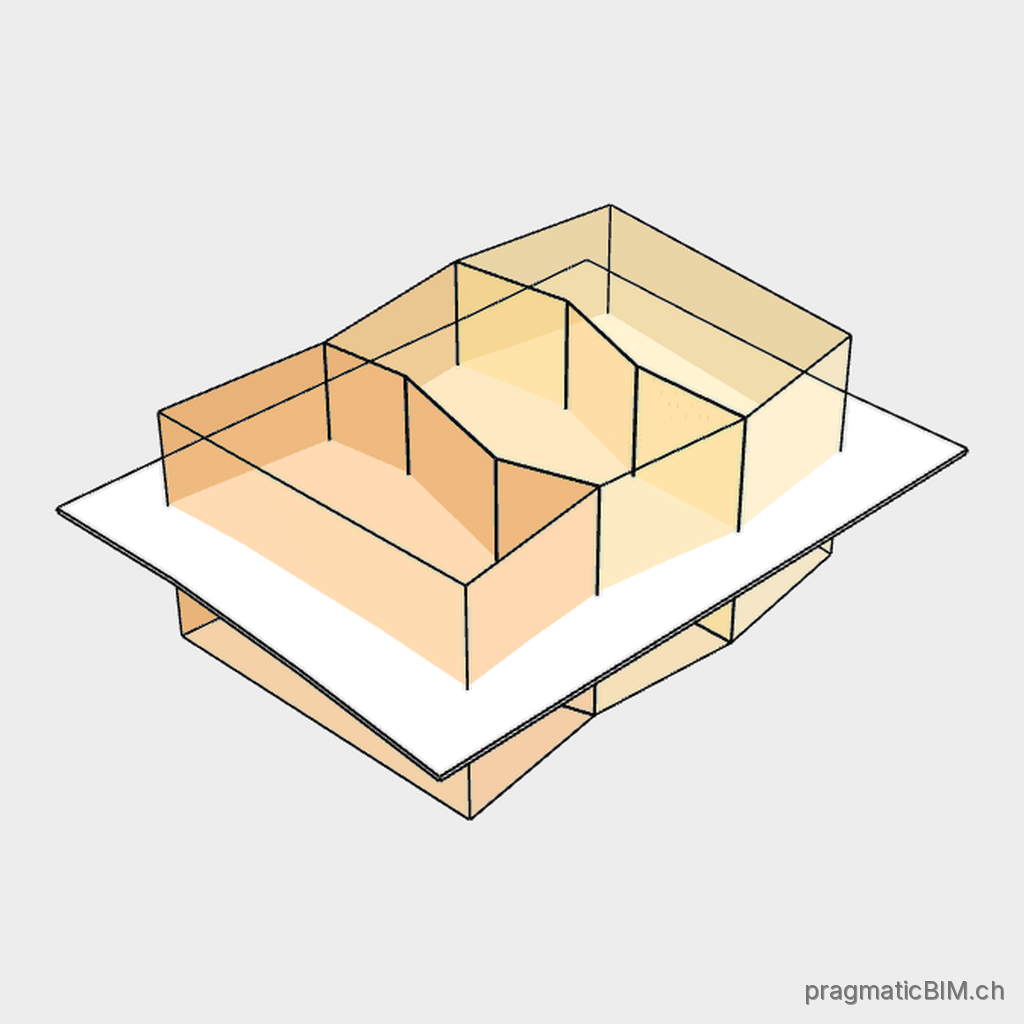

- Volumen, das die Lage und Ausdehnung einer baurechtlichen Parzelle gemäss Kataster abbildet.
- Dient der Übersicht, welche Parzellen vom Projekt betroffen sind - nicht der rechtlichen Grenzfeststellung.
Modellierungshinweis
- Als horizontale Proxy-Volumen modellieren; Grundrisse gemäss Katasterplan, vertikale Ausdehnung von −10 m bis +10 m.
- Dem Planungsperimeter zuweisen; ObjectType = Baurechtliche Parzelle.
- Name = Parzellennummer gemäss Kataster.
- Keine Gebäude, Gelände oder Ausbau innerhalb des Parzellenvolumens modellieren.
IFC-Entität
- IFC4
- IfcBuildingElementProxy
- IFC4.3
- IfcBuildingElementProxy
- IFC2x3
- IfcBuildingElementProxy
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Baurechtliche Parzelle") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Baurechtliche Parzelle")', 'fr': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Parcelle au sens du droit de la construction") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Parcelle au sens du droit de la construction")', 'it': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Particella edilizia") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Particella edilizia")', 'en': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Building-law parcel") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Building-law parcel")'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Parzellennummer gemäss Kataster. |
|
| PredefinedType |
Kennzeichnet den Proxy als benutzerdefinierten Typ. Zulässige Werte
|
+1 weitere |
| ObjectType |
Art des Proxy-Elements. Zulässige Werte
|
