Retentionsvolumen
LAN-RETENTION
pragmaticBIM.ch/lan-retention
Macht Retentionsvolumen den Einzugsflächen zuordenbar und die Bemessung gegen Starkregen nachvollziehbar.
Beschreibung

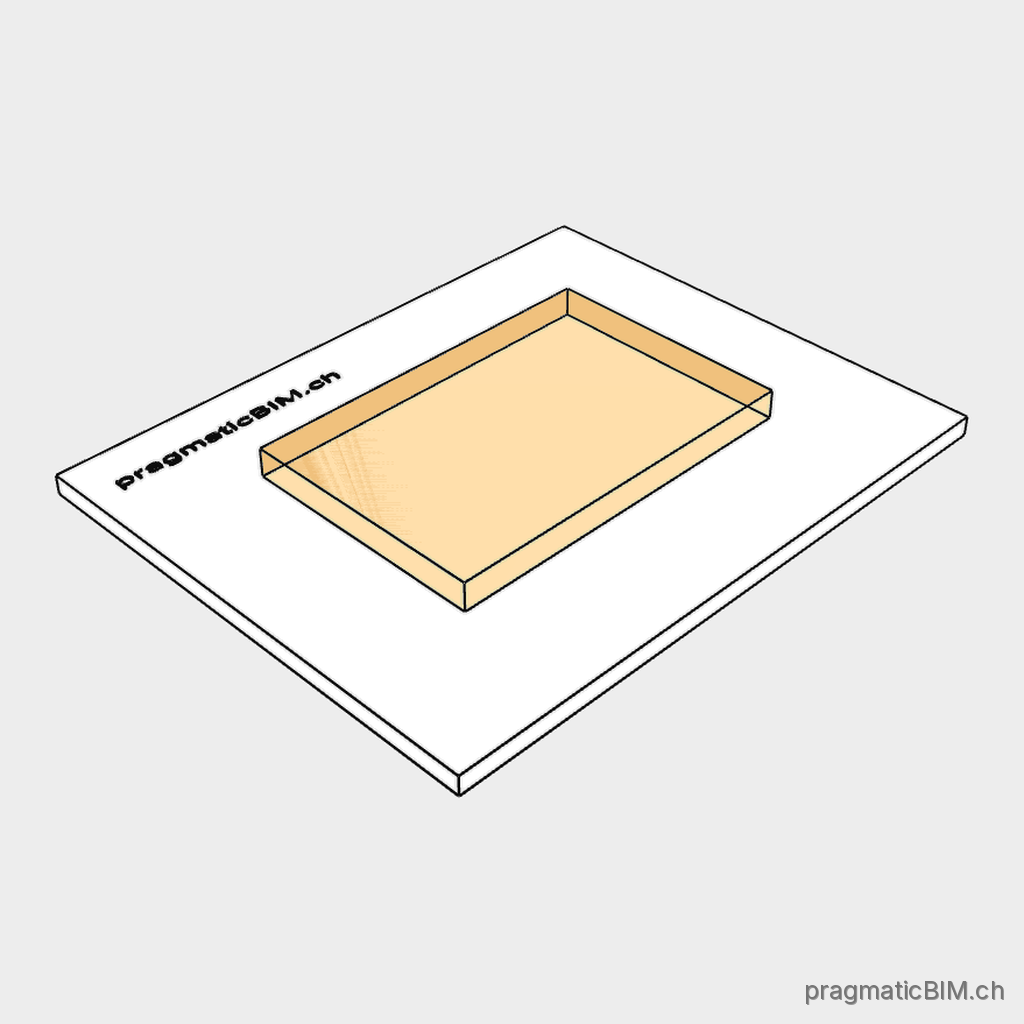

- Speichervolumen für Regenwasser im Aussenraum (Mulde, unterirdischer Speicher, absenkbare Fläche).
- Dient dem Schwammstadtnachweis und der Zuordnung zu den angeschlossenen Aussenraumflächen.
Modellierungshinweis
- Als vereinfachten Proxy-Körper auf dem Terrain modellieren; Bemessungsereignis und Einzugsbezug führen.
- Keine Detailgeometrie von Armaturen, Filtern oder Notüberläufen modellieren.
IFC-Entität
- IFC4
- IfcBuildingElementProxy
- IFC4.3
- IfcBuildingElementProxy
- IFC2x3
- IfcBuildingElementProxy
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType=Retentionsvolumen) OR (entity_ifc4_3=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType=Retentionsvolumen) OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType=Retentionsvolumen)', 'fr': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Volume de rétention") OR (entity_ifc4_3=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Volume de rétention") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Volume de rétention")', 'it': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Volume di ritenzione") OR (entity_ifc4_3=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Volume di ritenzione") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Volume di ritenzione")', 'en': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Retention volume") OR (entity_ifc4_3=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Retention volume") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Retention volume")'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Bezeichnung des Retentionsvolumens (z. B. RET-01). |
|
| PredefinedType |
Kennzeichnet den Proxy als benutzerdefinierten Typ. Zulässige Werte
|
|
| ObjectType |
Art des Proxy-Elements. Zulässige Werte
|
|
| DesignEvent ePset_Retention |
Bemessungsereignis für das Retentionsvolumen, z. B. |
|
| CatchmentReference ePset_Retention |
Verweis auf die zugeordneten Einzugsflächen (Raumnummern oder Flächenbezeichnungen). |
|
| NetVolume Qto_BuildingElementProxyBaseQuantities · m³ |
Nettovolumen des modellierten Retentionsvolumens. |
