Umgebungsbauten
ARC-UMG-NEIGHBOR
pragmaticBIM.ch/arc-umg-neighbor
Bildet Nachbargebäude als einfache Volumen ab, damit einsprache-relevante Wirkungen (Schatten, Sicht, Abstand) geprüft und im Stakeholderdialog dokumentiert werden können.
Beschreibung

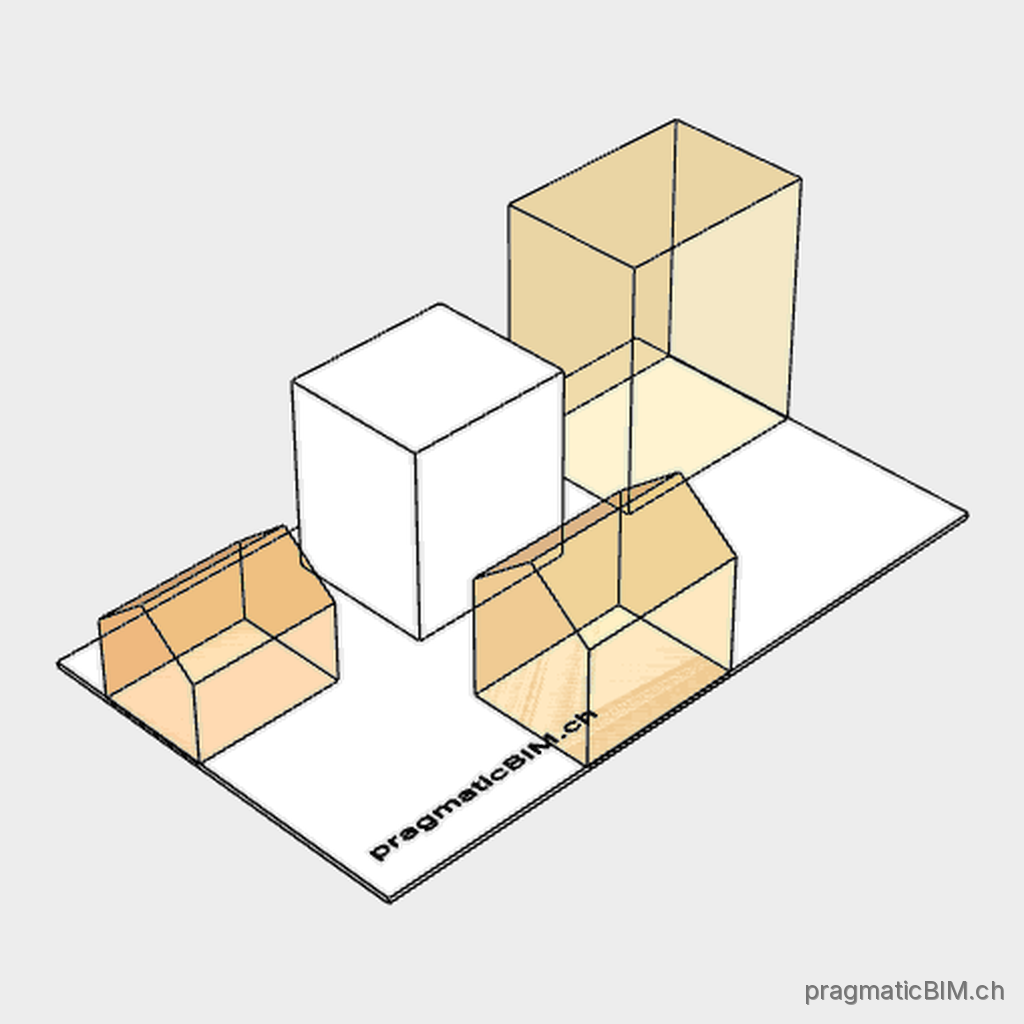

- Vereinfachte Volumen der Nachbarbebauung mit lage- und höhenrichtigem Fussabdruck sowie Gebäudehöhe (Traufe/First).
- Dient Schattenwurf-, Sichtachsen- und Abstandsprüfungen sowie dem Argumentarium im Nachbarschaftsdialog - nicht der detailgetreuen Abbildung der Nachbarfassaden.
Modellierungshinweis
- Als Bruttovolumen modellieren: Fussabdruck × Höhe, ohne Fassaden-, Fenster-, Balkon- oder Dachdetails.
- Lage und Höhe gemäss Vermessung oder amtlichem Übersichtsplan; ObjectType = Umgebungsbau.
- Name = Nummer nach dem Muster N gefolgt von dreistelliger Zahl (z. B. N001); keine Personennamen und keine Adressen mit Rückschluss auf Eigentümer.
- Nutzungstyp (Wohnen/Gewerbe) nur führen, wenn er für Schattenwurf- oder Immissionsargumente relevant ist - nicht als Fassaden- oder Innenraumdetail.
- Bestehende Bäume auf Nachbargrundstücken als vereinfachte Kronen (LAN-TREE), sofern sie Sichtachsen oder Schattenwurf beeinflussen.
IFC-Entität
- IFC4
- IfcBuildingElementProxy
- IFC4.3
- IfcBuildingElementProxy
- IFC2x3
- IfcBuildingElementProxy
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType=Umgebungsbau) OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType=Umgebungsbau)', 'fr': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Construction environnante") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Construction environnante")', 'it': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Edificio circostante") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Edificio circostante")', 'en': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Surrounding building") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Surrounding building")'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Nummer der Umgebungsbaute nach dem Muster N gefolgt von dreistelliger Zahl (z. B. N001). Keine Personennamen und keine Adressen mit Rückschluss auf Eigentümer - das Modell wird oft weitergegeben. |
|
| PredefinedType |
Kennzeichnet den Proxy als benutzerdefinierten Typ. Zulässige Werte
|
|
| ObjectType |
Art des Proxy-Elements. Zulässige Werte
|
|
| EinspracheRisiko Pset_UmgebungCommon |
Einschätzung, wie wahrscheinlich Einwände von diesem Gebäude bzw. Grundstück kommen. Zulässige Werte
|
Verwandte Elemente
-
LAN-RETENTION
Retentionsvolumen
Macht Retentionsvolumen den Einzugsflächen zuordenbar und die Bemessung gegen Starkregen nachvollziehbar.
-
ARC-SITE-LOG
Baustelleneinrichtungsobjekt
Macht Platzbedarf und zeitliche Abfolge der Baustellenlogistik früh abstimmbar und verhindert Konflikte während der Bauausführung.
-
ARC-DET-REF
Detailverweis
Macht räumlich prüfbar, wo Standarddetails gelten, und deckt fehlende oder widersprüchliche Detailzuordnungen früh auf.
