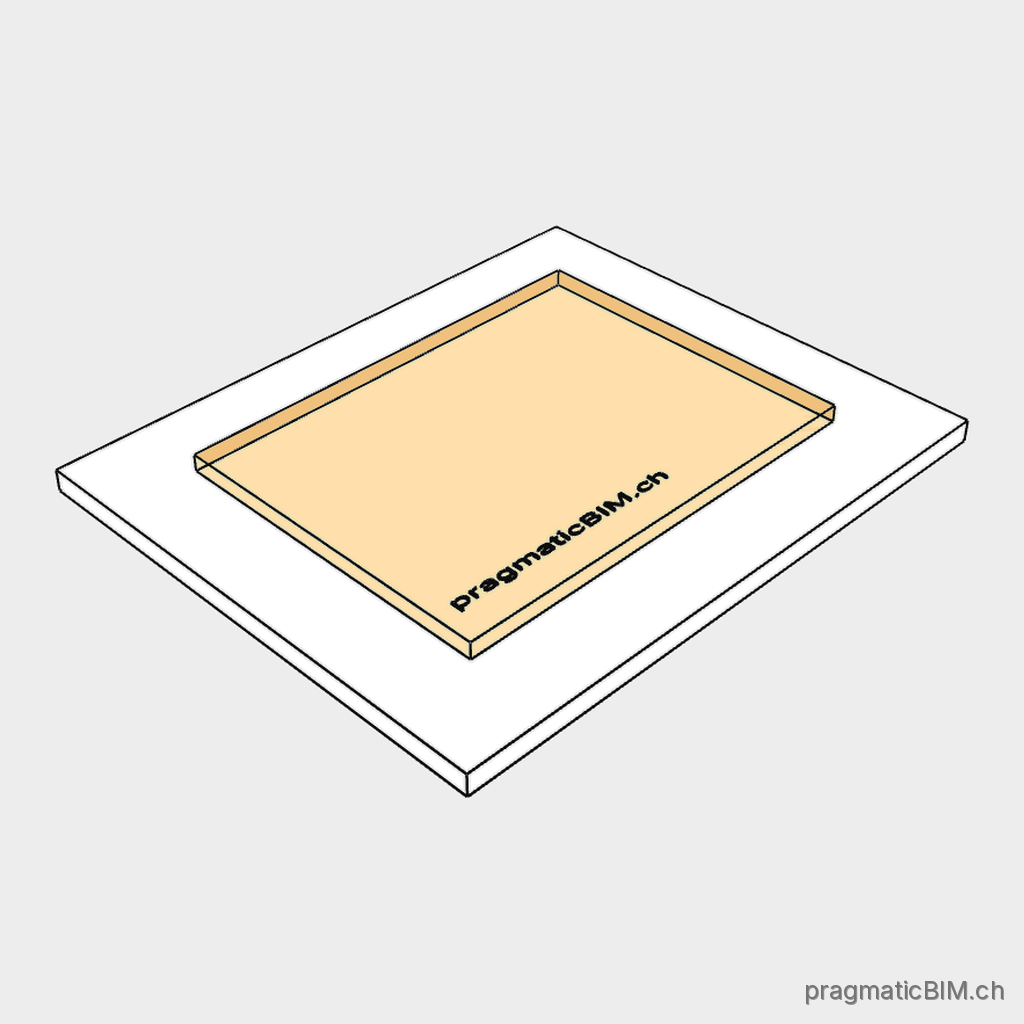

Humus
LAN-HUMUS
pragmaticBIM.ch/lan-humus
Macht Humusmengen für die Kosten früh prüfbar, damit Abtrag, Neueinbau und Überschuss nicht erst bei der Vergabe auftauchen.
Beschreibung
- Humusschicht im Planungsperimeter, getrennt nach Bestand, Abtrag und Neueinbau.
- Dient der Kostenbilanz. Das Zwischenlager ist ein Baustelleneinrichtungsobjekt.
Modellierungshinweis
- Als eine Schicht modellieren; nach Lage trennen.
- Kein Haufwerk, kein Wegunterbau und keine Baugrube modellieren.
IFC-Entität
- IFC4
- IfcGeographicElement
- IFC4.3
- IfcGeographicElement
- IFC2x3
- IfcBuildingElementProxy
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcGeographicElement AND PredefinedType=USERDEFINED AND ObjectType=Humus) OR (entity_ifc4_3=IfcGeographicElement AND PredefinedType=USERDEFINED AND ObjectType=Humus) OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType=Humus)', 'fr': '(entity_ifc4=IfcGeographicElement AND PredefinedType=USERDEFINED AND ObjectType="Terre végétale") OR (entity_ifc4_3=IfcGeographicElement AND PredefinedType=USERDEFINED AND ObjectType="Terre végétale") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Terre végétale")', 'it': '(entity_ifc4=IfcGeographicElement AND PredefinedType=USERDEFINED AND ObjectType="Terra vegetale") OR (entity_ifc4_3=IfcGeographicElement AND PredefinedType=USERDEFINED AND ObjectType="Terra vegetale") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Terra vegetale")', 'en': '(entity_ifc4=IfcGeographicElement AND PredefinedType=USERDEFINED AND ObjectType=Topsoil) OR (entity_ifc4_3=IfcGeographicElement AND PredefinedType=USERDEFINED AND ObjectType=Topsoil) OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType=Topsoil)'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Bezeichnung der Humusschicht. |
|
| PredefinedType |
Kennzeichnet das Element als Humusschicht. Zulässige Werte
|
|
| ObjectType |
Art des Elements als Humusschicht. Zulässige Werte
|
|
| ElementStatus ePset_ElementStatus |
Lage der Humusschicht. Das Zwischenlager ist kein Status dieser Schicht. Zulässige Werte
|
|
| NetArea Qto_GeographicElementBaseQuantities · m² |
Nettofläche der modellierten Humusschicht. |
|
| NetVolume Qto_GeographicElementBaseQuantities · m³ |
Nettovolumen der modellierten Humusschicht. |
