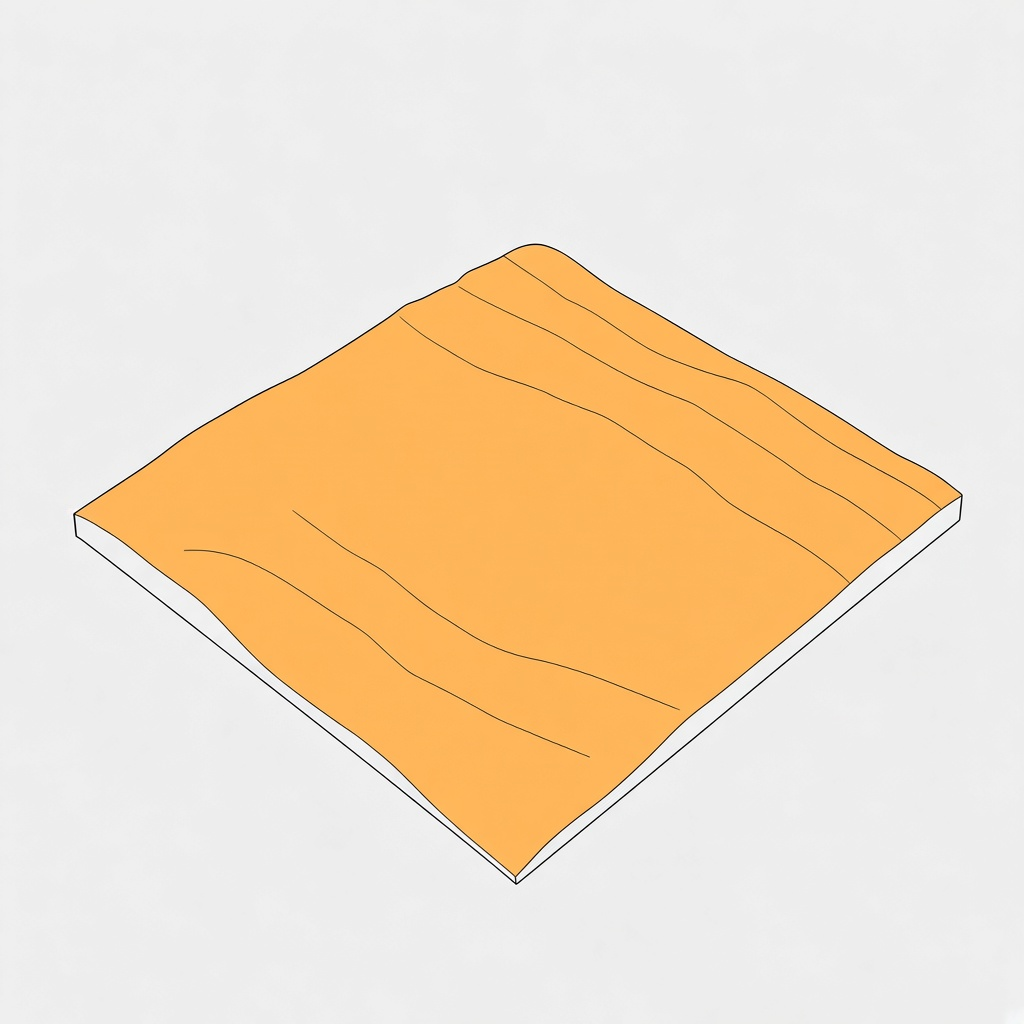

Oberflächengeometrie
SURVEY-SURFACE
pragmaticBIM.ch/survey-surface
Stellt Bestand und projektiertes Gelände bereit, damit Anschlüsse ans Gebäude und Erdmassen abgestimmt geplant werden können.
Beschreibung
- Geländeform mit Lage und Höhe im Bezugsrahmen LV95, als Bestand oder als Projekt.
- Grundlage für den Abgleich mit der Punktwolke und für die Prüfung der Gebäudeanschlüsse.
Modellierungshinweis
- Bestandsfläche gemäss Geometerlieferung, projektierte Fläche gemäss Landschaftsplanung; dem Planungsperimeter zuweisen.
- Beide als getrennte Oberflächen führen. Den Humusabtrag nicht auf der Fläche abbilden.
- Lage und Höhe in LV95; Bestand mit der Punktwolke abstimmen.
IFC-Entität
- IFC4
- IfcGeographicElement
- IFC4.3
- IfcGeographicElement
- IFC2x3
- IfcBuildingElementProxy
- Anwendbarkeitsregel
- (entity_ifc4=IfcGeographicElement AND PredefinedType=TERRAIN) OR (entity_ifc4_3=IfcGeographicElement AND PredefinedType=TERRAIN)
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Bezeichnung der Geländeoberfläche gemäss Vermessung oder Projekt. |
+1 weitere |
| PredefinedType |
Kennzeichnet das Element als Geländeoberfläche. Zulässige Werte
|
+1 weitere |
| ElementStatus ePset_ElementStatus |
Status der Geländeoberfläche zur Trennung von Bestand und projektiertem Terrain. Der Humusabtrag gehört nicht hierher. Zulässige Werte
|
+1 weitere |
