Bruttovolumen
SPACE-GROSS
pragmaticBIM.ch/space-gross
Liefert eine konsistente Grundlage für Massenstudien, Flächen- und Volumenauswertungen sowie städtebauliche Entscheide.
Beschreibung

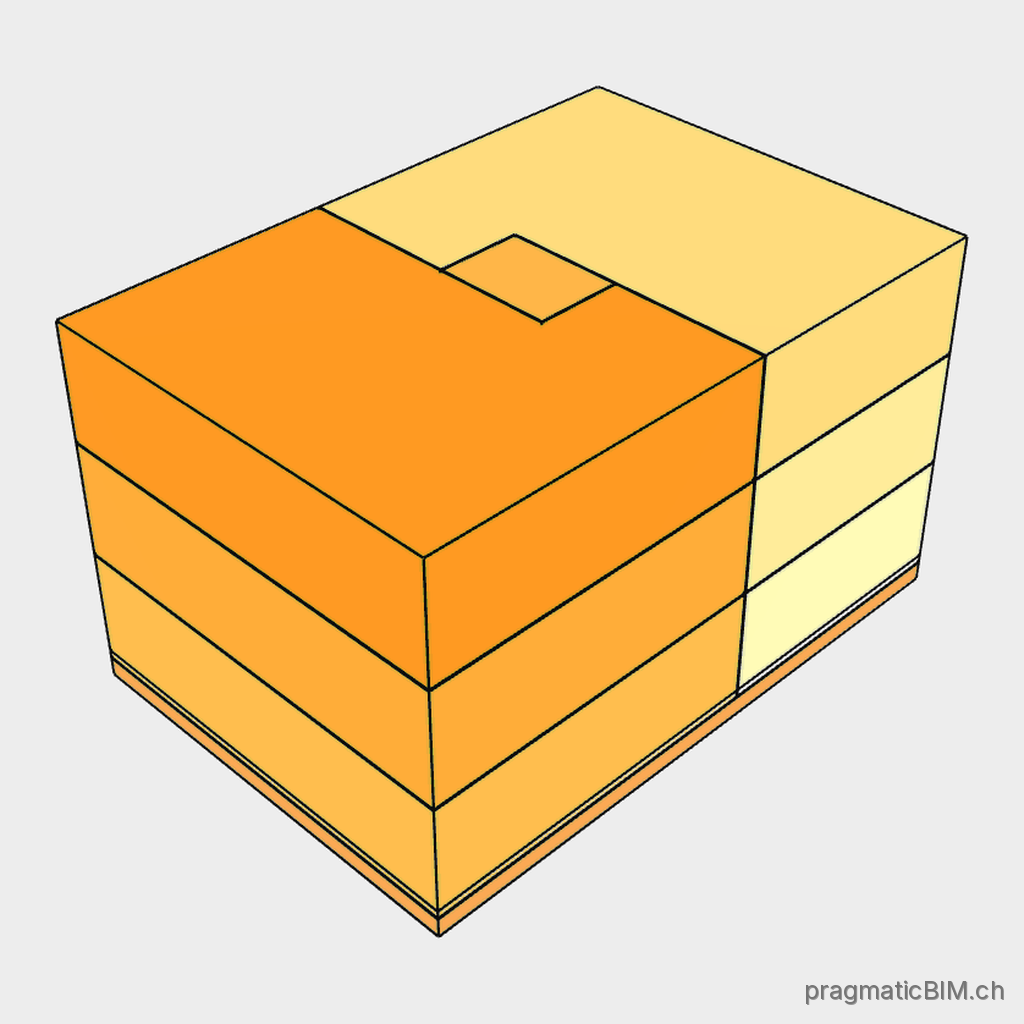

- Bruttoraumvolumen je Geschoss als durchgängig modellierte Volumen bis zur Aussenkante Fassade.
- Die Norm sieht vor, dass das Bruttovolumen bis zur Aussenkante der Dämmschicht und nicht zur Aussenkante einer hinterlüfteten Fassade geht; da es oft um städtebauliche Fluchten und Abstandsflächen geht, empfehlen wir die Abweichung von der Norm.
- Nutzungseinheiten wie Wohnungen, Einheiten oder Allgemeinflächen werden über LongName gemäss Programm bezeichnet.
Modellierungshinweis
- Mit dem Raumwerkzeug als Volumen modellieren, geschossweise; horizontal bis zur Aussenkante Fassade; PredefinedType =
GFA, in IFC2x3 ObjectType =Bruttovolumen. - Untergeschoss von Unterkante Bodenplatte bis Oberkante Fertigboden.
- Obergeschosse von Oberkante Fertigboden bis Oberkante nächster Fertigboden bzw. Dach.
- Optional nach Wohnungen, Einheiten oder Allgemeinflächen trennen; keine Überlappungen oder Doppelungen.
IFC-Entität
- IFC4
- IfcSpace
- IFC4.3
- IfcSpace
- IFC2x3
- IfcSpace
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcSpace AND PredefinedType=GFA) OR (entity_ifc2x3=IfcSpace AND ObjectType=Bruttovolumen)', 'fr': '(entity_ifc4=IfcSpace AND PredefinedType=GFA) OR (entity_ifc2x3=IfcSpace AND ObjectType="Volume brut")', 'it': '(entity_ifc4=IfcSpace AND PredefinedType=GFA) OR (entity_ifc2x3=IfcSpace AND ObjectType="Volume lordo")', 'en': '(entity_ifc4=IfcSpace AND PredefinedType=GFA) OR (entity_ifc2x3=IfcSpace AND ObjectType="Gross volume")'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Optionale Bezeichnung oder Nummer der Einheit gemäss Projekt. |
|
| PredefinedType |
Kennzeichnet den Raum als geschossweise Bruttogeschossfläche. Zulässige Werte
|
|
| ObjectType |
Kennzeichnung des Bruttovolumens in IFC2x3. Zulässige Werte
|
|
| LongName |
Einheits- oder Nutzungsbezeichnung gemäss Programm (z. B. Wohnung, Einheit, Allgemeinfläche). |
+2 weitere |
| GrossFloorArea Qto_SpaceBaseQuantities · m² |
Bruttogeschossfläche des modellierten Bruttovolumens. |
|
| GrossVolume Qto_SpaceBaseQuantities · m³ |
Bruttovolumen des modellierten Bruttoraumvolumens. |
|
| Height Qto_SpaceBaseQuantities · m |
Höhe des modellierten Bruttovolumens. |
+2 weitere |
