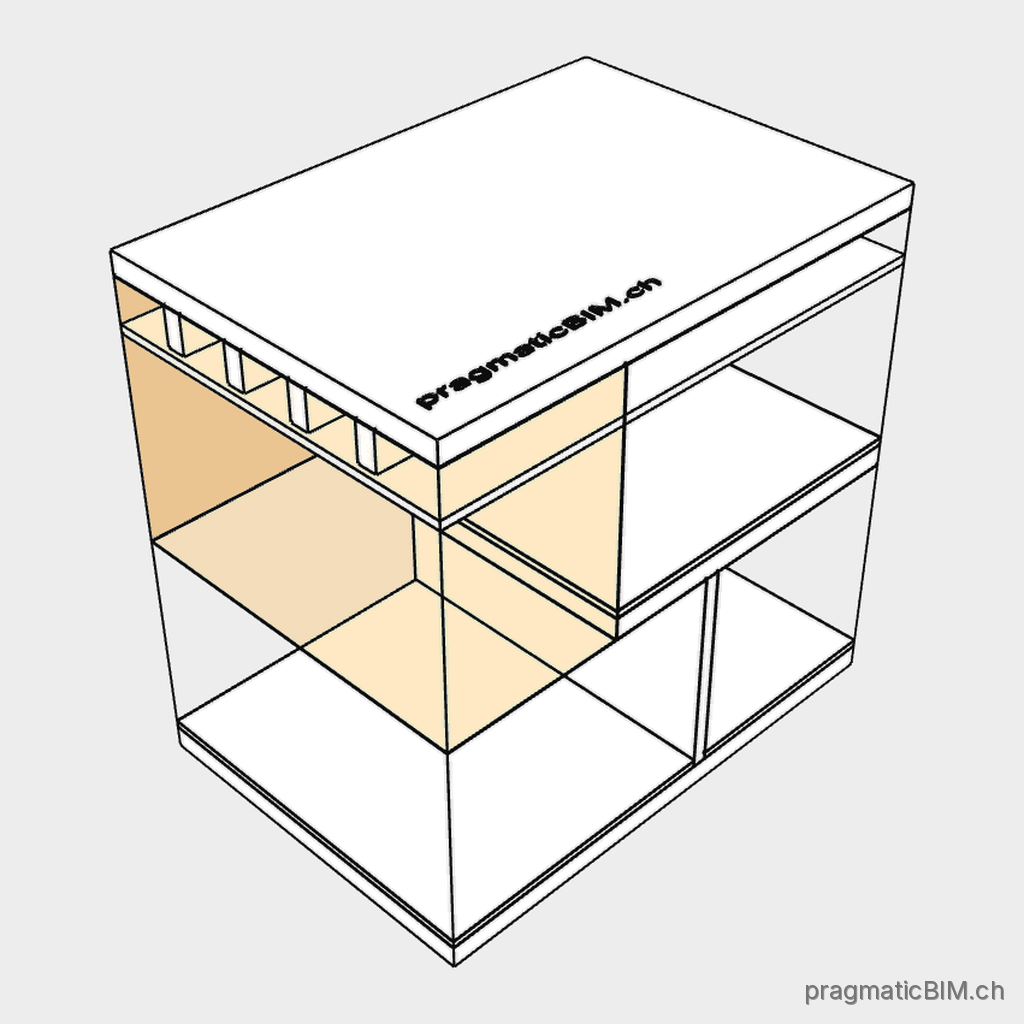

Luftraum
SPACE-AIR
pragmaticBIM.ch/space-air
Verhindert, dass nicht nutzbare Volumen als Geschossfläche angerechnet werden, und stellt zugleich einen räumlichen Bezug für die Gebäudetechnik bereit.
Beschreibung
- Lufträume wie Atrien, Treppenaugen, mehrgeschossige Räume oder sonstige nicht nutzbare Volumen innerhalb des Geschossvolumens.
- Werden vom Geschossvolumen abgezogen, um die anrechenbare Geschossfläche bzw. das Nutzvolumen zu ermitteln.
- Bieten den Gebäudetechnikern einen Referenzraum.
Modellierungshinweis
- Jeden grösseren Hohlraum im Gebäude mit einem Luftraum füllen - z. B. Atrium, Treppenauge, mehrgeschossige Räume, Luftraum über dem obersten Treppenlauf.
- Mit dem Raumwerkzeug als Volumen modellieren, geschossweise.
- Unterkante = Oberkante des darunter liegenden Raumvolumens; Oberkante = Unterkante Rohdecke bzw. Abschluss des Geschossvolumens.
- Dem zugehörigen Geschoss zuweisen; keine Überlappungen mit nutzbaren Räumen oder Doppelungen.
Diskussionsimpuls
- Lufträume werden bislang selten als eigene Volumen modelliert. Häufig werden stattdessen ein Geschossvolumen für städtebauliche Auswertungen und die Ermittlung des Gebäudevolumens sowie eine Geschossfläche angelegt. Ein eigener Luftraum lässt sich direkt auswerten, für nachgelagerte Flächen- und Volumenberechnungen weiterverwenden und der Gebäudetechnik als räumlicher Bezug bereitstellen. Zudem ist er als reale räumliche Situation intuitiv verständlich, während die Interpretation eines Geschossflächenmodells Kenntnisse der zugrunde liegenden Norm erfordert.
IFC-Entität
- IFC4
- IfcSpace
- IFC4.3
- IfcSpace
- IFC2x3
- IfcSpace
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcSpace AND PredefinedType=USERDEFINED AND ObjectType=Luftraum) OR (entity_ifc2x3=IfcSpace AND ObjectType=Luftraum)', 'fr': '(entity_ifc4=IfcSpace AND PredefinedType=USERDEFINED AND ObjectType="Volume d\'air") OR (entity_ifc2x3=IfcSpace AND ObjectType="Volume d\'air")', 'it': '(entity_ifc4=IfcSpace AND PredefinedType=USERDEFINED AND ObjectType="Volume d\'aria") OR (entity_ifc2x3=IfcSpace AND ObjectType="Volume d\'aria")', 'en': '(entity_ifc4=IfcSpace AND PredefinedType=USERDEFINED AND ObjectType="Air space") OR (entity_ifc2x3=IfcSpace AND ObjectType="Air space")'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Optionale Bezeichnung oder Nummer des Luftraums gemäss Projekt. |
|
| PredefinedType |
Kennzeichnet den Raum als benutzerdefinierten Typ; ObjectType präzisiert die Art. Zulässige Werte
|
|
| ObjectType |
Art des benutzerdefinierten Raums. Zulässige Werte
|
|
| GrossFloorArea Qto_SpaceBaseQuantities · m² |
Grundfläche des modellierten Luftraums. |
|
| GrossVolume Qto_SpaceBaseQuantities · m³ |
Volumen des modellierten Luftraums. |
+1 weitere |
| Height Qto_SpaceBaseQuantities · m |
Höhe des modellierten Luftraums. |
