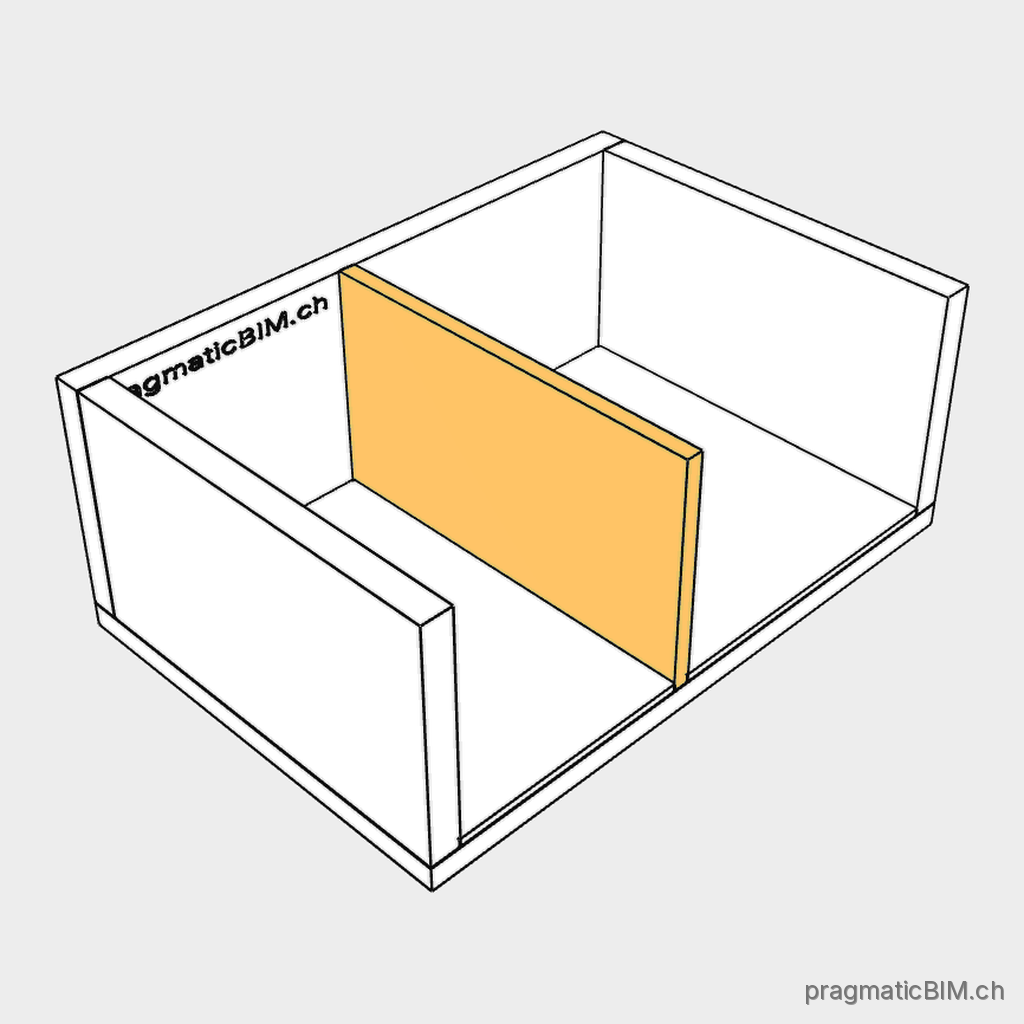

Innenwand tragend
ARC-WALL-INT-LB
pragmaticBIM.ch/arc-wall-int-lb
Macht Lastabtragung und Raumabschluss früh gemeinsam prüfbar und schafft eine verlässliche Grundlage für Tragwerks-, Brand- und Schallschutzkoordination.
Beschreibung
- Tragende Wand zwischen Innenräumen gemäss Tragwerkskonzept.
- Dient der Koordination mit der Tragwerksplanung, Brandschutz- und Schallschutznachweisen sowie der Bauteilkennzeichnung.
Modellierungshinweis
- Geschossweise modellieren; an Bauteil- und Geschossgrenzen teilen.
- IsExternal=FALSE und LoadBearing=TRUE setzen.
- In der Architekturkonzeption die Abmessungen der konzeptionellen Tragwerksbauteile mit dem Tragwerksplaner abstimmen und im Architekturmodell übernehmen.
- Geeignetes Material im Autorensystem verwenden und exportieren.
IFC-Entität
- IFC4
- IfcWall
- IFC4.3
- IfcWall
- IFC2x3
- IfcWall
- Anwendbarkeitsregel
- (entity_ifc4=IfcWall AND IsExternal=FALSE AND LoadBearing=TRUE) OR (entity_ifc2x3=IfcWall AND IsExternal=FALSE AND LoadBearing=TRUE)
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Bezeichnung der Wand gemäss Tragwerksplan. |
+2 weitere |
| PredefinedType |
Art der tragenden Innenwand. Zulässige Werte
|
|
| Reference Pset_WallCommon |
Referenzbezeichnung der tragenden Innenwand gemäss Bauteilkatalog. |
|
| IsExternal Pset_WallCommon |
Kennzeichnet eine Innenwand. Zulässige Werte
|
|
| LoadBearing Pset_WallCommon |
Kennzeichnet die Wand als tragendes Bauteil im Architekturmodell. Zulässige Werte
|
|
| Status Pset_WallCommon |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
|
|
| FireRating Pset_WallCommon |
Feuerwiderstandsklasse der tragenden Innenwand gemäss Brandschutzkonzept - Tragfähigkeit (R) bzw. Tragfähigkeit und Raumabschluss (REI). Zulässige Werte
|
|
| AcousticRating Pset_WallCommon |
Bewertetes Schalldämm-Mass Rw [dB] als Labor-/Katalogwert - nicht R'w. |
|
| ThermalTransmittance Pset_WallCommon · W/(m²·K) |
Wärmedurchgangskoeffizient U [W/(m²·K)] als Labor-/Katalogwert des Bauteils. |
|
| ElementStatus ePset_ElementStatus |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
Hinweis
|
|
| CostInterface ePset_Cost |
Kostenschnittstelle des Bauteils - Grundausbau oder Mieterausbau. Zulässige Werte
|
|
| FundingApplication ePset_Cost |
Gesuchsnummer der Förderung, damit Mengen und Kosten nach Gesuch filterbar sind. Mehrere Nummern kommagetrennt, z. B. |
|
| AwardInterface ePset_Cost |
Vergabepaket des Bauteils - damit Schnittstellen zwischen Unternehmerlosen sichtbar werden. Zulässige Werte
|
+1 weitere |
| PlanningInterface ePset_Cost |
Planungsschnittstelle des Bauteils nach BKP-3-Steller - damit Zuständigkeiten zwischen Planungsdisziplinen sichtbar werden. Zulässige Werte
|
|
| BelowTerrain ePset_Cost |
Kennzeichnet, ob das Bauteil unter Terrain liegt. Zulässige Werte
|
+2 weitere |
| eBKP ePset_Cost |
eBKP-H-Klassifizierung nach SN 506 511 - ableitbar aus IsExternal, LoadBearing und BelowTerrain. Zulässige Werte
|
|
| CalculatedType ePset_Cost |
Berechneter Typname für Kosten- und Mengengruppierung. Logik |
|
| ProductClass ePset_Cost |
Produktklasse als gemeinsamer Schlüssel für Kosten, Ausschreibung und Ökobilanz. Sie wird abgeleitet, wo Material und Bauteileigenschaften sie eindeutig bestimmen, sonst gesetzt. In frühen Phasen ist eine begründete Annahme zulässig. Zulässige Werte
|
|
| UnitPrice ePset_Cost · CHF/m² |
Projektspezifischer oder bürospezifischer Einheitspreis je Einheit der Referenzmenge für die Plausibilisierung der Bauteilkosten. |
|
| ReferenceQuantity ePset_Cost |
Verbindliche Referenzmenge für den Einheitspreis: |
|
| Connection ePset_Circularity |
Art der Verbindung für die Demontierbarkeit (Madaster). Zulässige Werte
|
|
| Accessibility ePset_Circularity |
Zugänglichkeit der Verbindung ohne Zerstörung von Bauteil oder Umgebung (Madaster). Zulässige Werte
|
|
| Reuse ePset_Circularity |
Anteil bereits wiederverwendeten oder recycelten Materials am Bauteil (0.01 - 1.00, z. B. 0.80 = 80 %). |
|
| MaterialOrProductId ePset_Circularity |
Eindeutige ID des Materials oder Produkts in der verknüpften Datenbank (z. B. Madaster, baubook). |
|
| WasteCodes ePset_Circularity |
Abfallcodes für Rückbau und Entsorgung. Code nach VeVA (CH) bzw. EAK/AVV (EU); Format gemäss Madaster, z. B. |
|
| HazardType ePset_HazardousMaterial |
Schadstoffart gemäss Gutachten am betroffenen Bestandsbauteil. Zulässige Werte
|
|
| RemovalCategory ePset_HazardousMaterial |
Sanierungsdringlichkeit / Handlungsbedarf gemäss Gutachten. Zulässige Werte
|
|
| GlobalTradeItemNumber Pset_ManufacturerTypeInformation |
GTIN (Global Trade Item Number) des Produkttyps; je nach GS1-Struktur 8, 12, 13 oder 14 Stellen. |
+1 weitere |
| SerialNumber Pset_ManufacturerOccurrence |
Vom Hersteller vergebene Seriennummer eines einzelnen Produkts; zusammen mit der GTIN Schlüssel für den objektspezifischen Produktpass. |
|
| NetSideArea Qto_WallBaseQuantities · m² |
Nettofläche der modellierten Innenwand. |
|
| Width Qto_WallBaseQuantities · m |
Dicke der modellierten Innenwand. |
|
| GrossVolume Qto_WallBaseQuantities · m³ |
Bruttovolumen der modellierten Innenwand. |
+2 weitere |
| FireRatingRequired ePset_WallRequirement |
Geforderter Feuerwiderstand des Bauteils gemäss Brandschutzkonzept. Sollwert für den Vergleich mit FireRating. |
+1 weitere |
| AirborneSoundInsulationMin ePset_WallRequirement · dB |
Geforderte Luftschalldämmung Di [dB] zwischen Nutzungseinheiten gemäss SIA 181. Sollwert für den Vergleich mit AirborneSoundInsulation. |
+1 weitere |
| GlobalWarmingPotentialMax ePset_WallRequirement · kg CO₂-eq/m² |
Höchstzulässige Treibhausgasemissionen der Erstellung [kg CO₂-eq/m²] je Quadratmeter Bauteilfläche gemäss Treibhausgasziel. Sollwert für den Vergleich mit GlobalWarmingPotential. |
+1 weitere |
| AirborneSoundInsulation ePset_Wall · dB |
Nachgewiesene Luftschalldämmung Di [dB] des eingebauten Bauteils gemäss Bauakustik-Nachweis. |
|
| GlobalWarmingPotential ePset_Wall · kg CO₂-eq/m² |
Treibhausgasemissionen der Erstellung [kg CO₂-eq/m²] je Quadratmeter Bauteilfläche, berechnet aus dem Aufbau und den KBOB-Ökobilanzdaten. |
