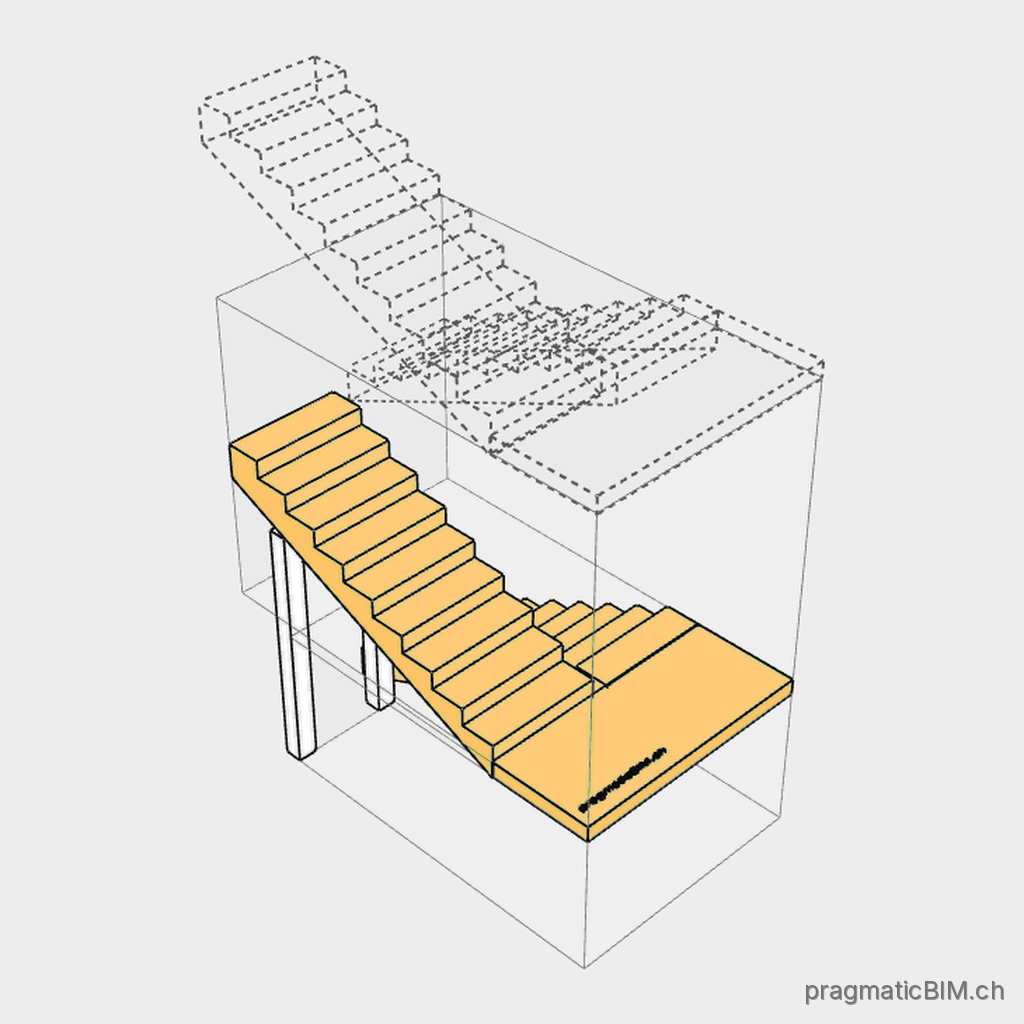

Treppe
ARC-STAIR
pragmaticBIM.ch/arc-stair
Grobe Treppengeometrie für Planung, Koordination und Mengenermittlung.
Beschreibung
- Treppenläufe und Podeste als getrennte Bauteile in der Architekturplanung.
- Dient der Festlegung von Lage, Abmessungen und Erschliessung, nicht der Ausführungsplanung.
Modellierungshinweis
- Treppenläufe und Podeste als getrennte, vereinfachte Bauteile mit abgestimmter Laufbreite, Steigung und Podestlage modellieren.
- Den unteren Treppenlauf dem unteren Geschoss, das Podest und den oberen Treppenlauf dem oberen Geschoss zuordnen.
- Diese Geschosszuordnung ist keine gängige Modellierungspraxis, entspricht jedoch genau der Logik des Planzeichnens: Im Grundriss wird der obere Treppenlauf strichliert dargestellt, während Wand, Tür und Raum unter diesem Lauf im unteren Geschoss sichtbar bleiben.
- Den Raum unter dem oberen Treppenlauf als eigenes Raumvolumen modellieren und Innen-/Aussenlage korrekt kennzeichnen.
- Wenn das Treppenauge eine Fläche von mehr als 5 m² aufweist, darin einen zusätzlichen Luftraum modellieren.
- Über dem obersten Treppenlauf zusätzlich ein Luftraumvolumen modellieren, sodass dieser Bereich mit einem Raum befüllt ist - als Referenz für Gebäudetechnik und Volumenauswertung.
IFC-Entität
- IFC4
- IfcStair
- IFC4.3
- IfcStair
- IFC2x3
- IfcStair
- Anwendbarkeitsregel
- entity_ifc4=IfcStair OR entity_ifc2x3=IfcStair
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Bezeichnung der Treppe gemäss Architekturplan. |
|
| PredefinedType |
Form der Treppe. Zulässige Werte
|
|
| IsExternal Pset_StairCommon |
Kennzeichnet, ob die Treppe aussen oder innen liegt. Zulässige Werte
|
+2 weitere |
| Status Pset_StairCommon |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
|
|
| ElementStatus ePset_ElementStatus |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
Hinweis
|
|
| eBKP ePset_Cost |
eBKP-H-Klassifizierung nach SN 506 511 - aus IsExternal sowie Terrainkontakt und geometrischer Lage ableitbar. IsExternal allein reicht für Zulässige Werte
|
|
| Width ePset_Cost · m |
Laufbreite des modellierten Treppenlaufs. |
|
| Height ePset_Cost · m |
Höhe der modellierten Treppe. |
|
| CalculatedType ePset_Cost |
Berechneter Typname für Kosten- und Mengengruppierung. Logik |
+2 weitere |
| ProductClass ePset_Cost |
Produktklasse als gemeinsamer Schlüssel für Kosten, Ausschreibung und Ökobilanz. Sie wird abgeleitet, wo Material und Bauteileigenschaften sie eindeutig bestimmen, sonst gesetzt. In frühen Phasen ist eine begründete Annahme zulässig. Zulässige Werte
|
|
| UnitPrice ePset_Cost · CHF/m³ |
Projektspezifischer oder bürospezifischer Einheitspreis je Einheit der Referenzmenge für die Plausibilisierung der Bauteilkosten. |
|
| ReferenceQuantity ePset_Cost |
Verbindliche Referenzmenge für den Einheitspreis: |
|
| GlobalTradeItemNumber Pset_ManufacturerTypeInformation |
GTIN (Global Trade Item Number) des Produkttyps; je nach GS1-Struktur 8, 12, 13 oder 14 Stellen. |
|
| SerialNumber Pset_ManufacturerOccurrence |
Vom Hersteller vergebene Seriennummer eines einzelnen Produkts; zusammen mit der GTIN Schlüssel für den objektspezifischen Produktpass. |
|
| GrossVolume Qto_StairBaseQuantities · m³ |
Bruttovolumen der modellierten Treppe. |
