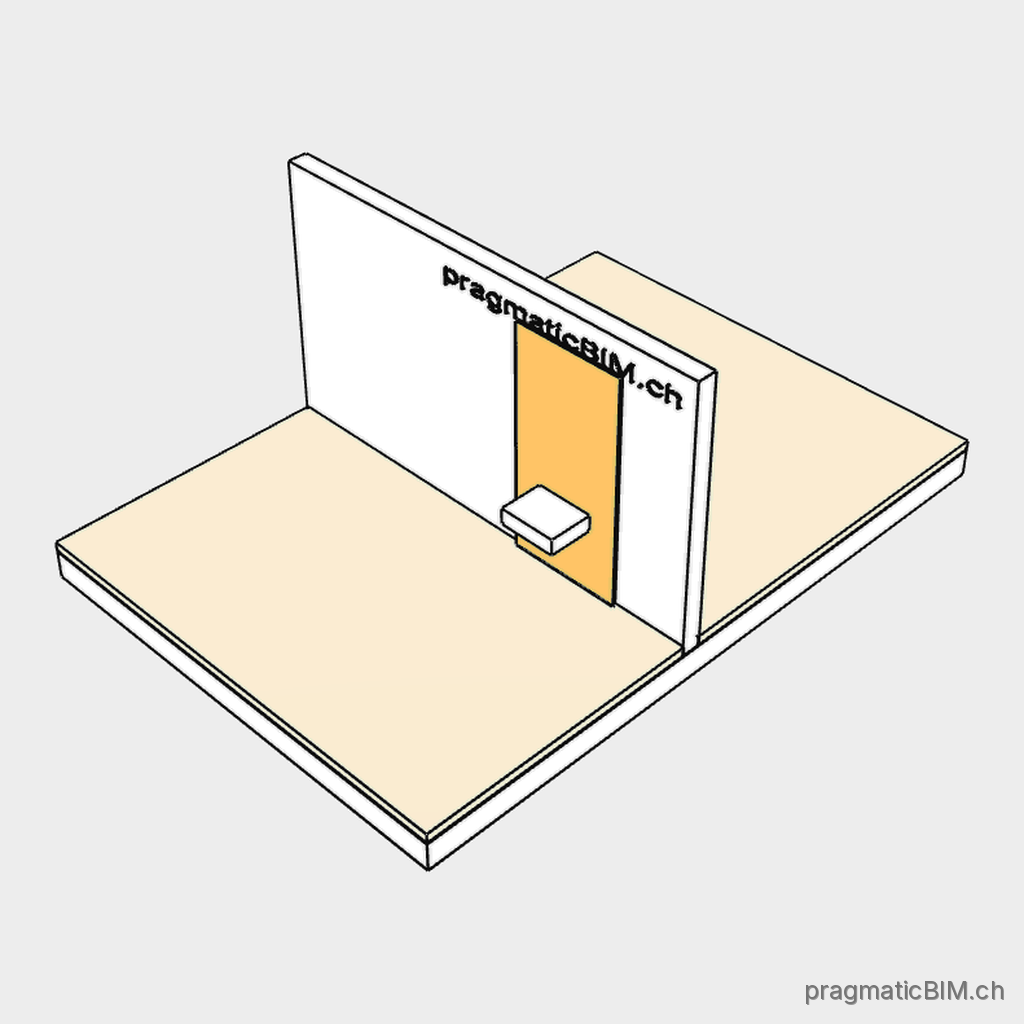

Wandbekleidung Innen
ARC-WALL-CLAD
pragmaticBIM.ch/arc-wall-clad
Ermöglicht eine raumbezogene Planung und Mengenermittlung der Oberflächenqualitäten für Ausschreibung und Ausbaukoordination.
Beschreibung
- Wandoberfläche mit definierter Qualität gemäss Bauteilkatalog.
- Eigenständige Schicht, getrennt von der tragenden Wand.
Modellierungshinweis
- Als eigene Schicht modellieren; an Raum- und Bauteilgrenzen, bei Stärkenänderungen und am Übergang zwischen innen und aussen teilen.
- Oberflächenqualität über Reference erfassen.
- Keine Ausführungsdetails wie Anschlussprofile modellieren.
- Geeignetes Material im Autorensystem verwenden und exportieren.
IFC-Entität
- IFC4
- IfcCovering
- IFC4.3
- IfcCovering
- IFC2x3
- IfcCovering
- Anwendbarkeitsregel
- entity_ifc4=IfcCovering AND PredefinedType=CLADDING AND IsExternal=FALSE
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| PredefinedType |
Kennzeichnet die Wandbekleidung Innen. Zulässige Werte
|
|
| Reference Pset_CoveringCommon |
Oberflächenqualität der Wandbekleidung Innen gemäss Bauteilkatalog. Zulässige Werte
|
+1 weitere |
| IsExternal Pset_CoveringCommon |
Kennzeichnet die Wandbekleidung Innen. Zulässige Werte
|
+2 weitere |
| Status Pset_CoveringCommon |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
|
+2 weitere |
| ElementStatus ePset_ElementStatus |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
Hinweis
|
+1 weitere |
| CostInterface ePset_Cost |
Kostenschnittstelle des Bauteils - Grundausbau oder Mieterausbau. Zulässige Werte
|
|
| FundingApplication ePset_Cost |
Gesuchsnummer der Förderung, damit Mengen und Kosten nach Gesuch filterbar sind. Mehrere Nummern kommagetrennt, z. B. |
|
| AwardInterface ePset_Cost |
Vergabepaket des Bauteils - damit Schnittstellen zwischen Unternehmerlosen sichtbar werden. Zulässige Werte
|
+1 weitere |
| PlanningInterface ePset_Cost |
Planungsschnittstelle des Bauteils nach BKP-3-Steller - damit Zuständigkeiten zwischen Planungsdisziplinen sichtbar werden. Zulässige Werte
|
|
| BelowTerrain ePset_Cost |
Kennzeichnet, ob das Bauteil unter Terrain liegt. Zulässige Werte
|
|
| eBKP ePset_Cost |
eBKP-H-Klassifizierung nach SN 506 511 - ableitbar aus IsExternal, LoadBearing und BelowTerrain. Zulässige Werte
|
|
| ProductClass ePset_Cost |
Produktklasse als gemeinsamer Schlüssel für Kosten, Ausschreibung und Ökobilanz. Sie wird abgeleitet, wo Material und Bauteileigenschaften sie eindeutig bestimmen, sonst gesetzt. In frühen Phasen ist eine begründete Annahme zulässig. Zulässige Werte
|
|
| UnitPrice ePset_Cost · CHF/m² |
Projektspezifischer oder bürospezifischer Einheitspreis je Einheit der Referenzmenge für die Plausibilisierung der Bauteilkosten. |
|
| ReferenceQuantity ePset_Cost |
Verbindliche Referenzmenge für den Einheitspreis: |
|
| Connection ePset_Circularity |
Art der Verbindung für die Demontierbarkeit (Madaster). Zulässige Werte
|
|
| Accessibility ePset_Circularity |
Zugänglichkeit der Verbindung ohne Zerstörung von Bauteil oder Umgebung (Madaster). Zulässige Werte
|
|
| Reuse ePset_Circularity |
Anteil bereits wiederverwendeten oder recycelten Materials am Bauteil (0.01 - 1.00, z. B. 0.80 = 80 %). |
|
| MaterialOrProductId ePset_Circularity |
Eindeutige ID des Materials oder Produkts in der verknüpften Datenbank (z. B. Madaster, baubook). |
|
| WasteCodes ePset_Circularity |
Abfallcodes für Rückbau und Entsorgung. Code nach VeVA (CH) bzw. EAK/AVV (EU); Format gemäss Madaster, z. B. |
|
| HazardType ePset_HazardousMaterial |
Schadstoffart gemäss Gutachten am betroffenen Bestandsbauteil. Zulässige Werte
|
|
| RemovalCategory ePset_HazardousMaterial |
Sanierungsdringlichkeit / Handlungsbedarf gemäss Gutachten. Zulässige Werte
|
|
| GlobalTradeItemNumber Pset_ManufacturerTypeInformation |
GTIN (Global Trade Item Number) des Produkttyps; je nach GS1-Struktur 8, 12, 13 oder 14 Stellen. |
+1 weitere |
| SerialNumber Pset_ManufacturerOccurrence |
Vom Hersteller vergebene Seriennummer eines einzelnen Produkts; zusammen mit der GTIN Schlüssel für den objektspezifischen Produktpass. |
|
| NetArea Qto_CoveringBaseQuantities · m² |
Nettofläche der modellierten Wandbekleidung Innen. |
