Absturzsicherung / Geländer
ARC-RAILING
pragmaticBIM.ch/arc-railing
Vereinfachte Geometrie für die räumliche Planung und Beurteilung von permanenten und temporären Absturzsicherungen.
Beschreibung
- Geländer und andere lineare Absturzsicherungen an Decken-, Balkon-, Dach-, Podest- und Treppenkanten.
- Dient der Festlegung von Lage und Abmessungen sowie der Visualisierung von Optionen und Zwischenbauzuständen, nicht der konstruktiven Detailplanung.
Modellierungshinweis

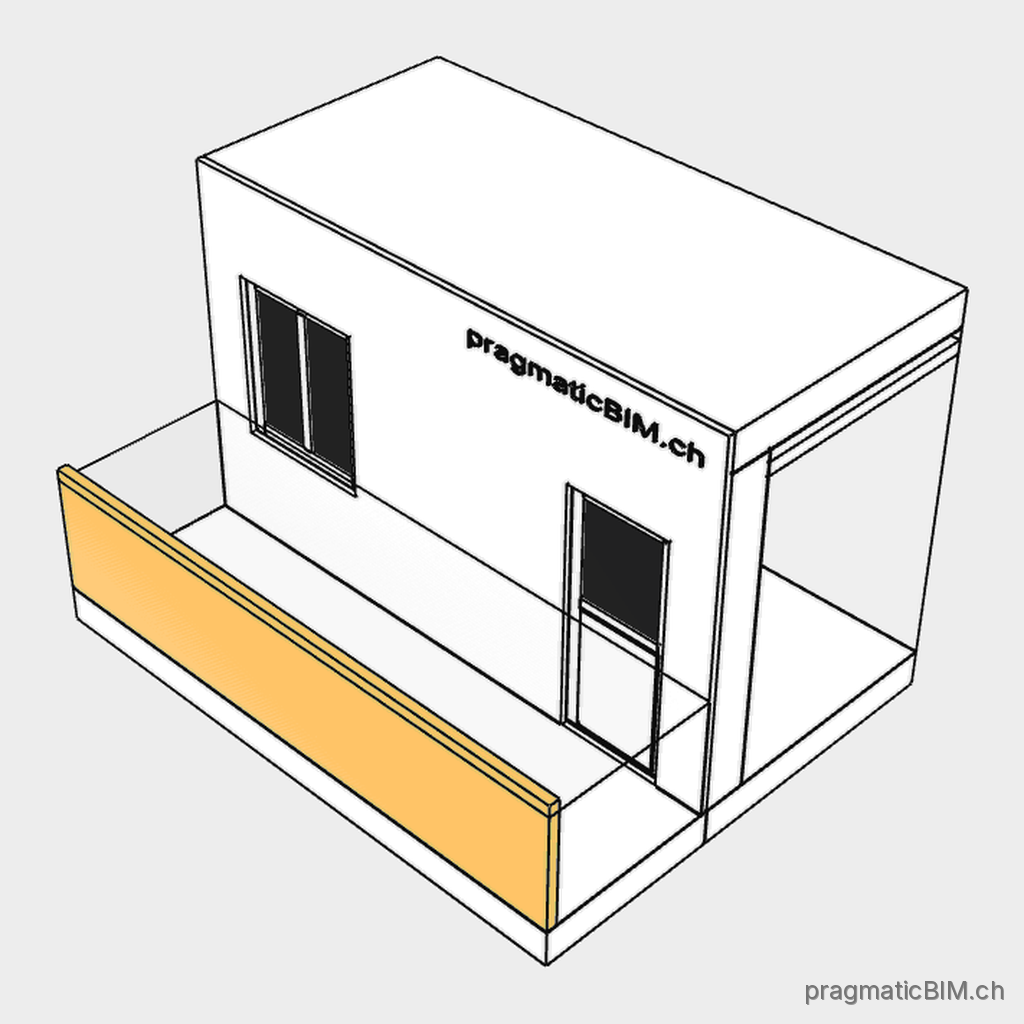

- Als vereinfachtes lineares Volumen mit abgestimmter Lage, Länge und Höhe modellieren.
- Temporäre Absturzsicherungen mit dem Status
TEMPORARYkennzeichnen und dem betreffenden Geschoss zuordnen. - Pfosten, Füllungen, Anschlüsse und Befestigungen nicht ausmodellieren; dafür bleiben Detail-, Werkstatt- oder Montagepläne beziehungsweise ein Unternehmermodell führend.
IFC-Entität
- IFC4
- IfcRailing
- IFC4.3
- IfcRailing
- IFC2x3
- IfcRailing
- Anwendbarkeitsregel
- entity_ifc4=IfcRailing OR entity_ifc2x3=IfcRailing
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Bezeichnung der Absturzsicherung gemäss Architektur- oder Montageplan. |
+1 weitere |
| PredefinedType |
Art der Absturzsicherung. Zulässige Werte
|
+2 weitere |
| Status Pset_RailingCommon |
Bauteilstatus für permanente und temporäre Absturzsicherungen. Zulässige Werte
|
|
| Height Pset_RailingCommon · m |
Höhe der Oberkante der Absturzsicherung über Boden oder Treppe in Metern. |
+1 weitere |
| ElementStatus ePset_ElementStatus |
Bauteilstatus für permanente und temporäre Absturzsicherungen. Zulässige Werte
Hinweis
|
|
| ProductClass ePset_Cost |
Produktklasse als gemeinsamer Schlüssel für Kosten, Ausschreibung und Ökobilanz. Sie wird abgeleitet, wo Material und Bauteileigenschaften sie eindeutig bestimmen, sonst gesetzt. In frühen Phasen ist eine begründete Annahme zulässig. Zulässige Werte
|
|
| UnitPrice ePset_Cost · CHF/m |
Projektspezifischer oder bürospezifischer Einheitspreis je Einheit der Referenzmenge für die Plausibilisierung der Bauteilkosten. |
|
| ReferenceQuantity ePset_Cost |
Verbindliche Referenzmenge für den Einheitspreis: |
|
| GlobalTradeItemNumber Pset_ManufacturerTypeInformation |
GTIN (Global Trade Item Number) des Produkttyps; je nach GS1-Struktur 8, 12, 13 oder 14 Stellen. |
|
| SerialNumber Pset_ManufacturerOccurrence |
Vom Hersteller vergebene Seriennummer eines einzelnen Produkts; zusammen mit der GTIN Schlüssel für den objektspezifischen Produktpass. |
|
| Length Qto_RailingBaseQuantities · m |
Länge der modellierten Absturzsicherung in Metern. |
