Koordinationszone
ARC-COORD-ZONE
pragmaticBIM.ch/arc-coord-zone
Ordnet räumliche Prüfbereiche den Koordinationssitzungen eindeutig zu und verhindert ungeklärte Zuständigkeiten.
Beschreibung
- Volumen, das den räumlichen Umfang einer Koordinationsbesprechung abgrenzt - kein Raumobjekt und kein Bauwerksteil.
- Dient der Planung der Koordination (welches Volumen in welchem Meeting), nicht der Kollisionsprüfung selbst.
Modellierungshinweis

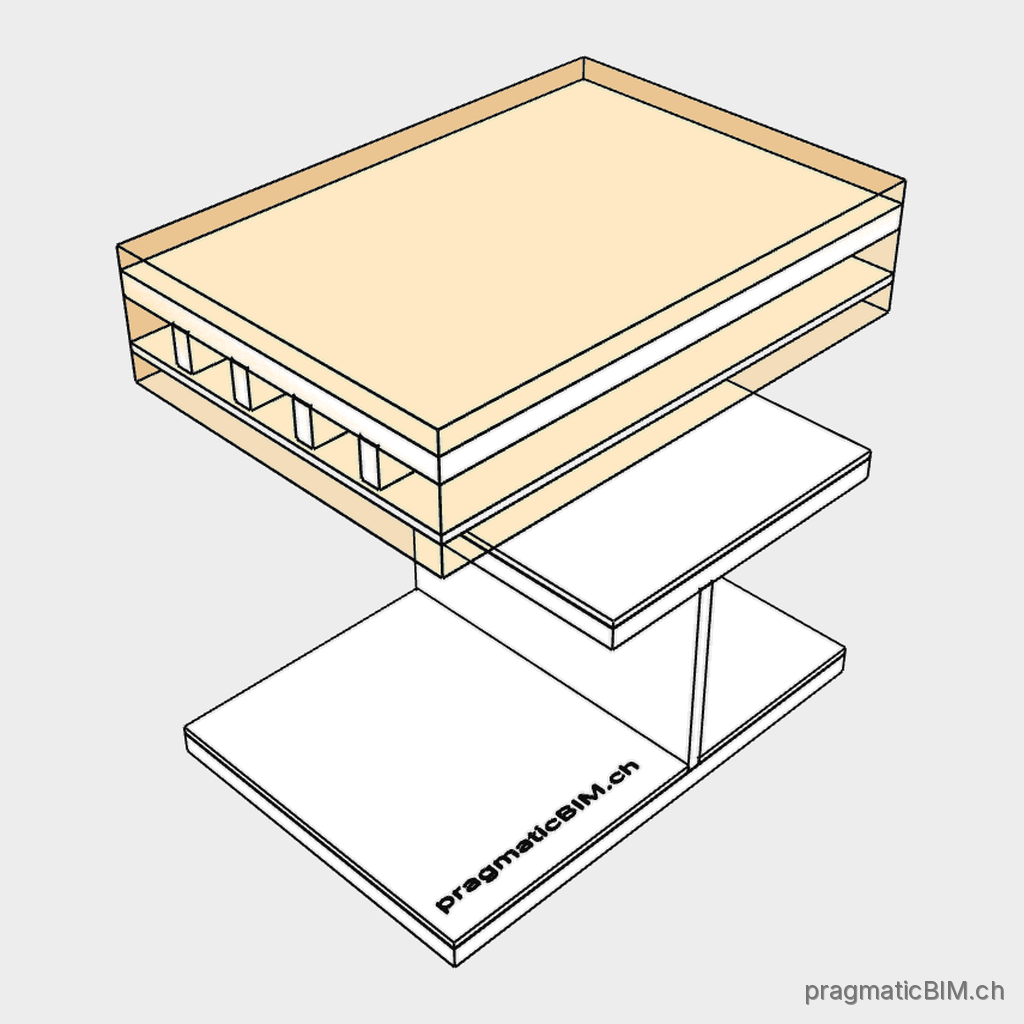

- Als vereinfachten Proxy-Körper modellieren; Abmessungen gemäss geplantem Koordinationsbereich.
- Dem zugehörigen Geschoss zuweisen; ObjectType = Koordinationszone.
- Name = Bezeichnung des Koordinationsmeetings; keine Bauteile, Leitungen oder Ausbau innerhalb des Volumens modellieren.
IFC-Entität
- IFC4
- IfcBuildingElementProxy
- IFC4.3
- IfcBuildingElementProxy
- IFC2x3
- IfcBuildingElementProxy
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType=Koordinationszone) OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType=Koordinationszone)', 'fr': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Zone de coordination") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Zone de coordination")', 'it': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Zona di coordinamento") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Zona di coordinamento")', 'en': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Coordination zone") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Coordination zone")'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Bezeichnung des Koordinationsmeetings für diese Zone. |
|
| PredefinedType |
Kennzeichnet den Proxy als benutzerdefinierten Typ. Zulässige Werte
|
|
| ObjectType |
Art des Proxy-Elements. Zulässige Werte
|
Verwandte Elemente
-
ARC-CONSTRAINT
Rahmenbedingung
Macht externe Vorgaben früh räumlich prüfbar und unterstützt die Qualitätssicherung beim Abgleich des Entwurfs mit Schutz-, Gefahren- und Bewilligungsanforderungen.
-
ARC-MAINT-SPACE
Wartungsraum
Stellt sicher, dass Anlagen dauerhaft zugänglich und ohne räumliche Konflikte gewartet werden können.
-
ARC-MOVEMENT-CLEARANCE
Bewegungsfläche
Macht die für die Hindernisfreiheit freizuhaltenden Flächen räumlich prüfbar, damit Konflikte mit Bauteilen und Möblierung vor dem Baugesuch erkannt werden.
