Rahmenbedingung
ARC-CONSTRAINT
pragmaticBIM.ch/arc-constraint
Macht externe Vorgaben früh räumlich prüfbar und unterstützt die Qualitätssicherung beim Abgleich des Entwurfs mit Schutz-, Gefahren- und Bewilligungsanforderungen.
Beschreibung

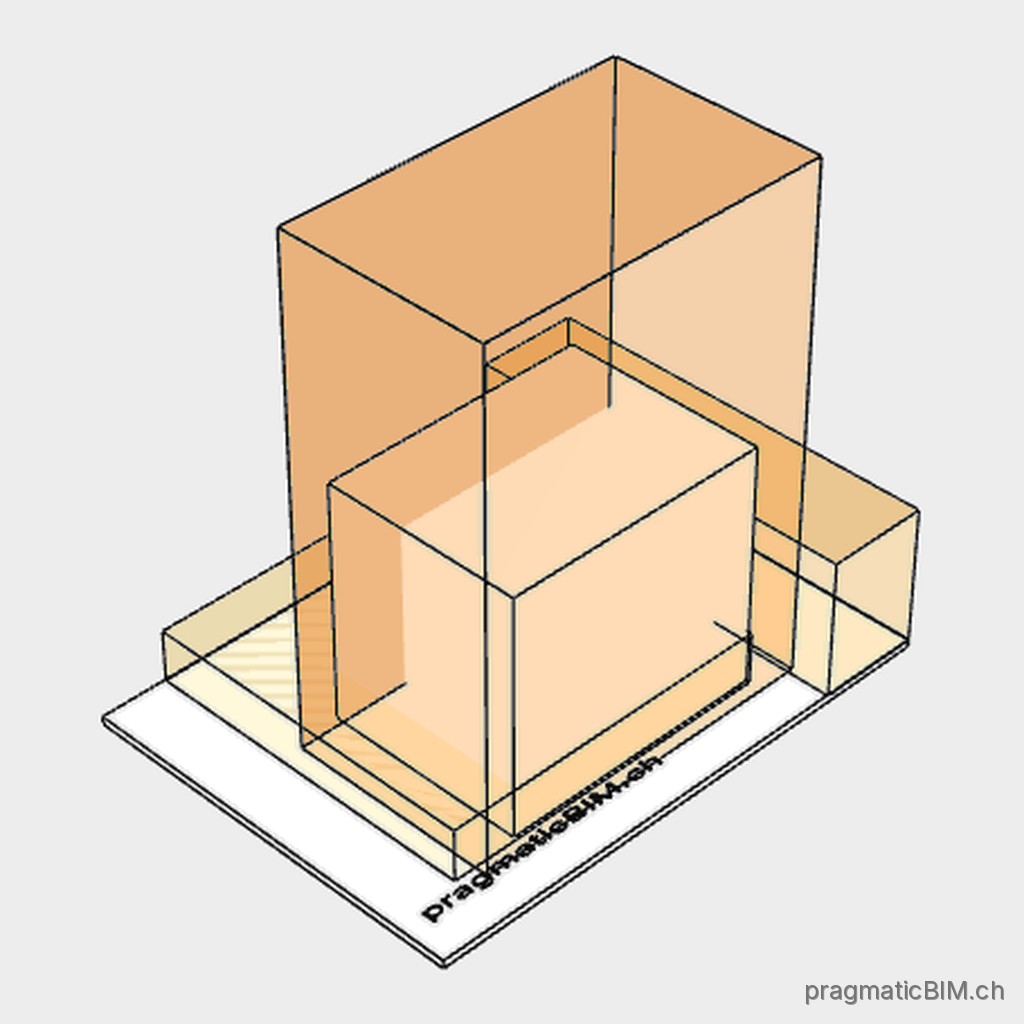

- Volumen, das eine verbindliche oder massgebende äussere Vorgabe abbildet (z. B. Bauenvelope, Flugschneise, Überschwemmungsgebiet, Eisenbahnkorridor).
- Dient dem frühen Abgleich des Entwurfs mit Grundlagen und Gefahren-/Schutzräumen - nicht der rechtlichen Grenzfeststellung.
Modellierungshinweis
- Als vereinfachten Proxy-Körper modellieren; Grundriss und Höhe gemäss Grundlagen (Kataster, Fachstellen, Gutachten).
- Dem Planungsperimeter bzw. zugehörigen Geschoss zuweisen; ObjectType = Rahmenbedingung.
- Name = Art der Vorgabe aus der Auswahlliste.
- Bei Name = Bauenvelope die Aussenflächen an Baugrenze, Bauflucht und Abstaffelung legen.
- Keine Gebäude, Gelände oder Ausbau innerhalb des Volumens modellieren.
IFC-Entität
- IFC4
- IfcBuildingElementProxy
- IFC4.3
- IfcBuildingElementProxy
- IFC2x3
- IfcBuildingElementProxy
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType=Rahmenbedingung) OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType=Rahmenbedingung)', 'fr': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Condition-cadre") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Condition-cadre")', 'it': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Condizione quadro") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Condizione quadro")', 'en': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Planning constraint") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Planning constraint")'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Art der planungsrelevanten Rahmenbedingung. Zulässige Werte
|
|
| PredefinedType |
Kennzeichnet den Proxy als benutzerdefinierten Typ. Zulässige Werte
|
|
| ObjectType |
Art des Proxy-Elements. Zulässige Werte
|
Verwandte Elemente
-
ARC-MAINT-SPACE
Wartungsraum
Stellt sicher, dass Anlagen dauerhaft zugänglich und ohne räumliche Konflikte gewartet werden können.
-
ARC-MOVEMENT-CLEARANCE
Bewegungsfläche
Macht die für die Hindernisfreiheit freizuhaltenden Flächen räumlich prüfbar, damit Konflikte mit Bauteilen und Möblierung vor dem Baugesuch erkannt werden.
-
ARC-TURN-RAD
Wenderadius
Weist nach, dass Fahrzeuge die vorgesehenen Zufahrten und Manöverflächen sicher nutzen können.
