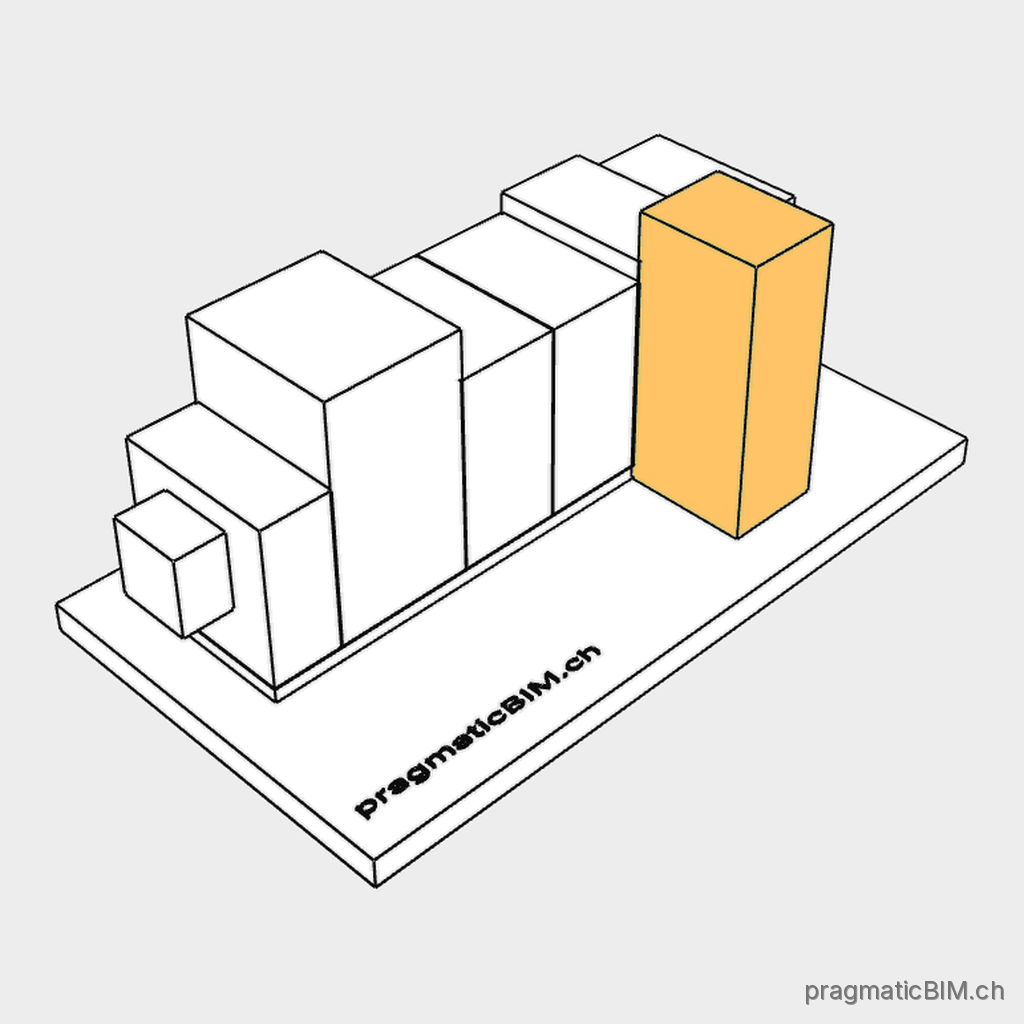

Wartungsraum
ARC-MAINT-SPACE
pragmaticBIM.ch/arc-maint-space
Stellt sicher, dass Anlagen dauerhaft zugänglich und ohne räumliche Konflikte gewartet werden können.
Beschreibung
- Volumen, das für Zugang und Arbeiten an Anlagen freigehalten werden muss - kein Raumobjekt.
- Dient der Koordination und dem Nachweis, nicht der Raumplanung oder Ausführungsdetailierung.
Modellierungshinweis
- Als vereinfachten Proxy-Körper modellieren; Abmessungen gemäss benötigtem Freiraum.
- Dem zugehörigen Geschoss zuweisen; ObjectType = Wartungsraum.
- Keine Geräte, Leitungen oder Ausbau innerhalb des Volumens modellieren.
IFC-Entität
- IFC4
- IfcBuildingElementProxy
- IFC4.3
- IfcBuildingElementProxy
- IFC2x3
- IfcBuildingElementProxy
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType=Wartungsraum) OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType=Wartungsraum)', 'fr': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Local de maintenance") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Local de maintenance")', 'it': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Locale di manutenzione") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Locale di manutenzione")', 'en': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Maintenance space") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Maintenance space")'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Bezeichnung des Wartungsraums. |
|
| PredefinedType |
Kennzeichnet den Proxy als benutzerdefinierten Typ. Zulässige Werte
|
|
| ObjectType |
Art des Proxy-Elements. Zulässige Werte
|
