Bewegungsfläche
ARC-MOVEMENT-CLEARANCE
pragmaticBIM.ch/arc-movement-clearance
Macht die für die Hindernisfreiheit freizuhaltenden Flächen räumlich prüfbar, damit Konflikte mit Bauteilen und Möblierung vor dem Baugesuch erkannt werden.
Beschreibung

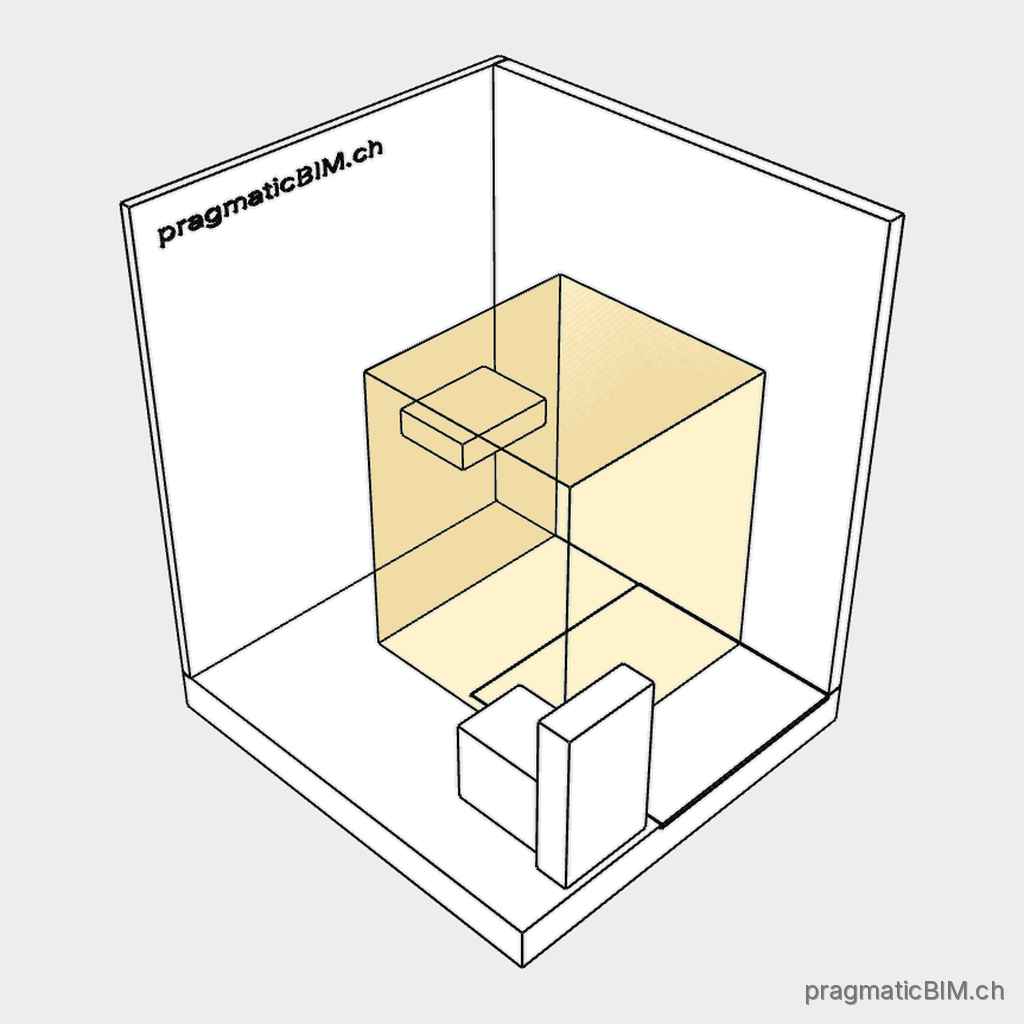

- Rechteckige Fläche für Wenden, Manövrieren oder den freien Zugang bei Türen und Aufzügen.
- Dient dem Kollisionsnachweis nach SIA 500, nicht der Darstellung eines Fahrwegs.
Modellierungshinweis
- Als flachen rechteckigen Proxy-Körper mit den erforderlichen lichten Abmessungen modellieren; keine kreisförmigen Wenderadien verwenden.
- Wendeflächen für 180° mit 1.40 × 1.70 m und Manövrierflächen für Richtungsänderungen von mehr als 45° mit 1.40 × 1.40 m modellieren.
- Freiflächen gemäss Prüfsituation modellieren, dem zugehörigen Geschoss zuweisen und ObjectType = Bewegungsfläche setzen.
IFC-Entität
- IFC4
- IfcBuildingElementProxy
- IFC4.3
- IfcBuildingElementProxy
- IFC2x3
- IfcBuildingElementProxy
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType=Bewegungsfläche) OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType=Bewegungsfläche)', 'fr': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Aire de mouvement") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Aire de mouvement")', 'it': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Area di movimento") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Area di movimento")', 'en': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Movement clearance") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Movement clearance")'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Art der Bewegungsfläche. Zulässige Werte
|
|
| PredefinedType |
Kennzeichnet den Proxy als benutzerdefinierten Typ. Zulässige Werte
|
|
| ObjectType |
Art des Proxy-Elements. Zulässige Werte
|
Verwandte Elemente
-
PROJECT
Projekt
Schafft den gemeinsamen organisatorischen Bezugsrahmen, damit Fachmodelle und ihre Inhalte eindeutig demselben Bauvorhaben zugeordnet werden können.
-
ARC-TURN-RAD
Wenderadius
Weist nach, dass Fahrzeuge die vorgesehenen Zufahrten und Manöverflächen sicher nutzen können.
-
ARC-UMBAU-PER
Umbauperimeter
Macht geplante und abgeschlossene Umbauten im Gesamtmodell räumlich und zeitlich nachvollziehbar.
