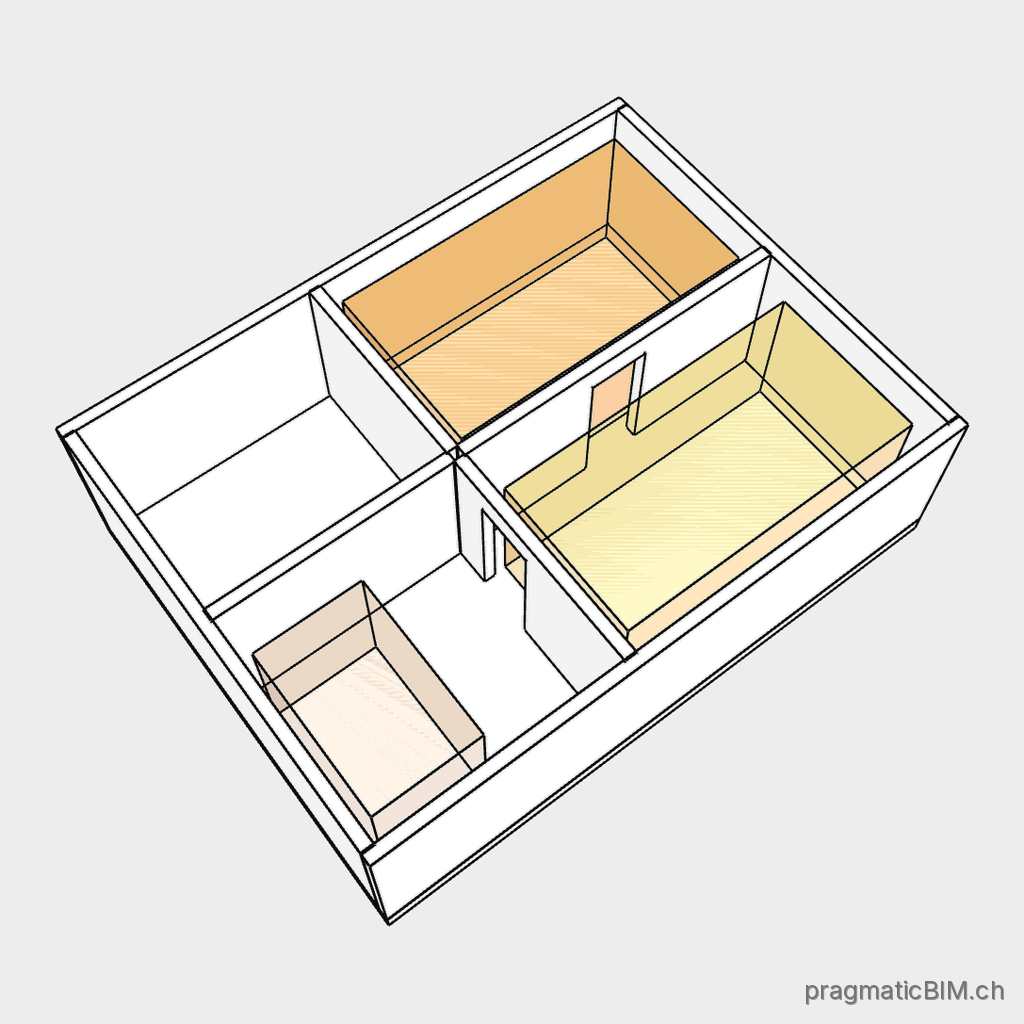

Entscheidungskörper
ARC-DEC-VOL
pragmaticBIM.ch/arc-dec-vol
Macht räumlich prüfbar, wo ein Entscheid gilt und ob er noch offen, freigegeben oder abgelöst ist.
Beschreibung
- Räumlicher Gültigkeitsbereich eines Entscheids aus der fortlaufenden Entscheidungsliste.
- Verknüpft Modell, Übersichtsplan, Visualisierung und weitere Entscheidungsgrundlagen über dieselbe Entscheidungsreferenz.
Modellierungshinweis
- Als vereinfachtes Volumen mit dem tatsächlichen räumlichen Gültigkeitsbereich modellieren und dem zugehörigen Geschoss zuweisen.
- Eindeutige Entscheidungsreferenz und aktuellen Status führen; offene und freigegebene Körper unterscheidbar darstellen.
- Keine Bauteilgeometrie, Materialschichten oder rein grafischen Ausschmückungen modellieren.
IFC-Entität
- IFC4
- IfcBuildingElementProxy
- IFC4.3
- IfcBuildingElementProxy
- IFC2x3
- IfcBuildingElementProxy
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType=Entscheidungskörper) OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType=Entscheidungskörper)', 'fr': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Volume de décision") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Volume de décision")', 'it': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Volume decisionale") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Volume decisionale")', 'en': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Decision volume") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Decision volume")'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Kurzbezeichnung des Entscheids für Modellansicht und Übersichtsplan. |
|
| PredefinedType |
Kennzeichnet den Proxy als benutzerdefinierten Typ. Zulässige Werte
|
|
| ObjectType |
Art des Proxy-Elements. Zulässige Werte
|
|
| DecisionReference ePset_Decision |
Eindeutige Referenz auf den zugehörigen Eintrag in der Entscheidungsliste. |
|
| DecisionStatus ePset_Decision |
Aktueller Status des Entscheids. Zulässige Werte
|
