Detailverweis
ARC-DET-REF
pragmaticBIM.ch/arc-det-ref
Macht räumlich prüfbar, wo Standarddetails gelten, und deckt fehlende oder widersprüchliche Detailzuordnungen früh auf.
Beschreibung

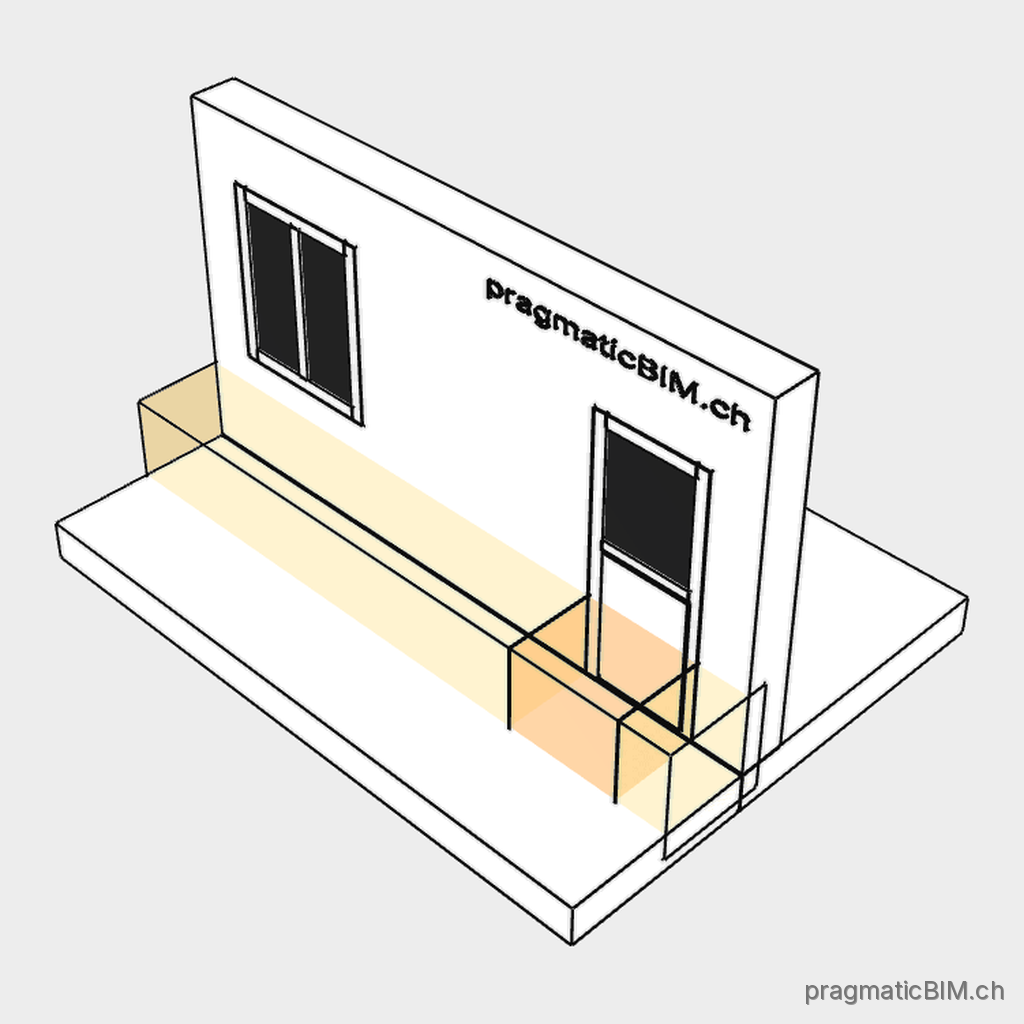

- Räumliche Gültigkeitszone für ein Standarddetail aus dem Detailkatalog.
- Ermöglicht die Erkennung von Planungslücken und fehlenden Detailzuordnungen im Modell.
Modellierungshinweis
- Als vereinfachtes Volumen modellieren; Umfang gemäss Gültigkeitsbereich des Standarddetails.
- Dem zugehörigen Geschoss zuweisen.
- Keine Ausführungsgeometrie oder Schichtaufbauten modellieren.
IFC-Entität
- IFC4
- IfcBuildingElementProxy
- IFC4.3
- IfcBuildingElementProxy
- IFC2x3
- IfcBuildingElementProxy
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType=Detailverweis) OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType=Detailverweis)', 'fr': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Renvoi de détail") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Renvoi de détail")', 'it': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Riferimento al dettaglio") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Riferimento al dettaglio")', 'en': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Detail reference") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Detail reference")'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Bezeichnung des Standarddetails, dem der Detailverweis zugeordnet ist. |
|
| PredefinedType |
Kennzeichnet den Proxy als benutzerdefinierten Typ. Zulässige Werte
|
|
| ObjectType |
Art des Proxy-Elements. Zulässige Werte
|
