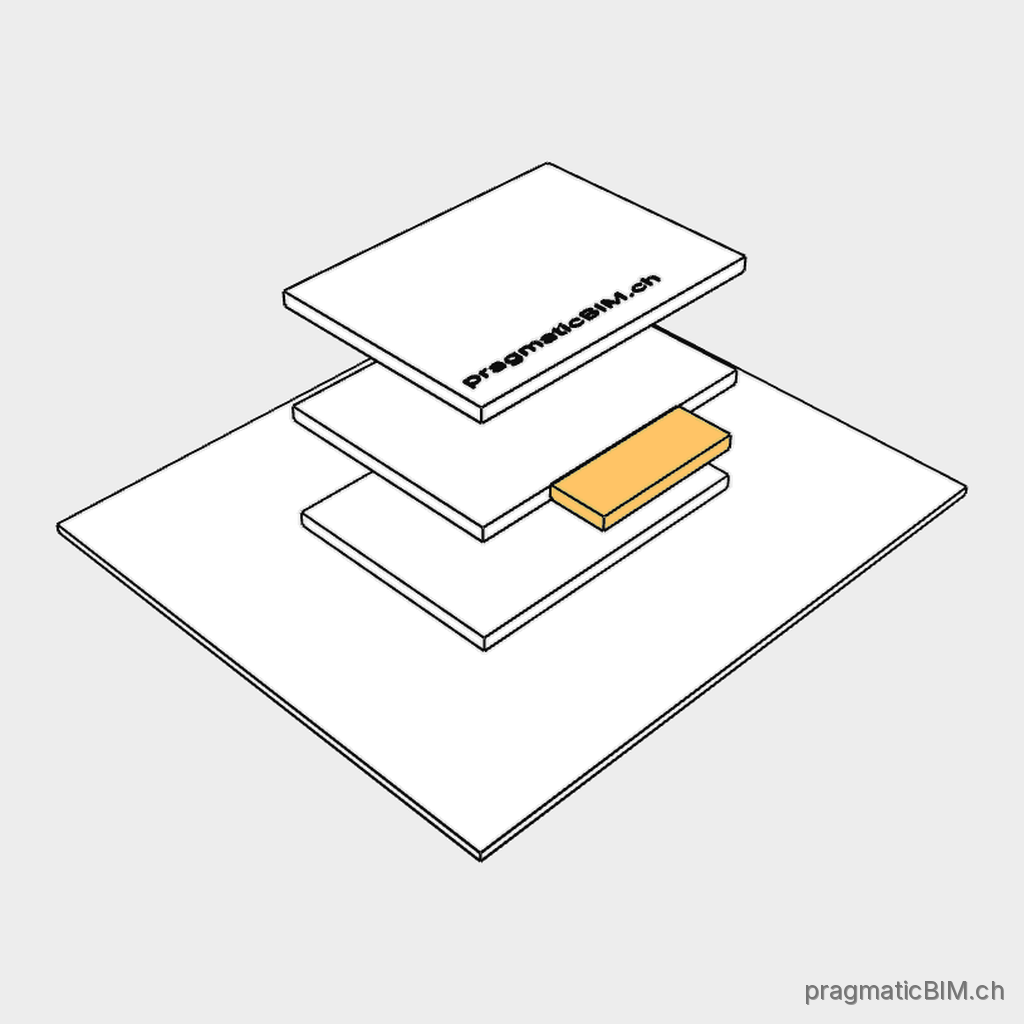

Balkon
ARC-SLAB-BALCONY
pragmaticBIM.ch/arc-slab-balcony
Ermöglicht die frühzeitige, koordinierte Prüfung von Aussenraum, Tragkonzept und Gebäudehülle und schafft eine verlässliche Grundlage für Bewilligungs- und Kostenentscheide.
Beschreibung
- Grob dimensionierte, aussenliegende Deckenplatte für Balkone und vergleichbare Aussengeschosse.
- Dient der Koordination zwischen Architektur und Tragwerksplanung sowie der Kostenklassifizierung, nicht der Ausführungsplanung.
Modellierungshinweis
- Als vereinfachtes Volumen ohne Schichtaufbau modellieren; an Bauteilgrenzen und vom Innenbereich getrennt modellieren.
- IsExternal=TRUE und PredefinedType=FLOOR setzen; dem jeweiligen Geschoss zuweisen.
- Keine Geländer, Beläge, Entwässerungsdetails oder Bewehrung modellieren.
- In der Architekturkonzeption die Abmessungen der konzeptionellen Tragwerksbauteile mit dem Tragwerksplaner abstimmen und im Architekturmodell übernehmen.
- Geeignetes Material im Autorensystem verwenden und exportieren.
IFC-Entität
- IFC4
- IfcSlab
- IFC4.3
- IfcSlab
- IFC2x3
- IfcSlab
- Anwendbarkeitsregel
- entity_ifc4=IfcSlab AND PredefinedType=FLOOR AND IsExternal=TRUE AND LoadBearing=TRUE
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Bezeichnung des Balkons gemäss Tragwerksplan. |
+2 weitere |
| PredefinedType |
Kennzeichnet den Balkon als Geschossdecke. Zulässige Werte
|
|
| IsExternal Pset_SlabCommon |
Kennzeichnet den Balkon als aussenliegendes Bauteil. Zulässige Werte
|
+1 weitere |
| LoadBearing Pset_SlabCommon |
Kennzeichnet das Element als tragendes Bauteil im Architekturmodell. Zulässige Werte
|
|
| Status Pset_SlabCommon |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
|
+3 weitere |
| FireRating Pset_SlabCommon |
Feuerwiderstandsklasse der Balkonplatte gemäss Brandschutzkonzept. Zulässige Werte
|
+1 weitere |
| AcousticRating Pset_SlabCommon |
Bewertetes Schalldämm-Mass Rw [dB] als Labor-/Katalogwert - nicht R'w. |
|
| ThermalTransmittance Pset_SlabCommon · W/(m²·K) |
Wärmedurchgangskoeffizient U [W/(m²·K)] als Labor-/Katalogwert des Bauteils. |
+2 weitere |
| ElementStatus ePset_ElementStatus |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
Hinweis
|
+2 weitere |
| CostInterface ePset_Cost |
Kostenschnittstelle des Bauteils - Grundausbau oder Mieterausbau. Zulässige Werte
|
|
| FundingApplication ePset_Cost |
Gesuchsnummer der Förderung, damit Mengen und Kosten nach Gesuch filterbar sind. Mehrere Nummern kommagetrennt, z. B. |
|
| AwardInterface ePset_Cost |
Vergabepaket des Bauteils - damit Schnittstellen zwischen Unternehmerlosen sichtbar werden. Zulässige Werte
|
+1 weitere |
| PlanningInterface ePset_Cost |
Planungsschnittstelle des Bauteils nach BKP-3-Steller - damit Zuständigkeiten zwischen Planungsdisziplinen sichtbar werden. Zulässige Werte
|
|
| BelowTerrain ePset_Cost |
Kennzeichnet, ob das Bauteil unter Terrain liegt. Zulässige Werte
|
+1 weitere |
| eBKP ePset_Cost |
eBKP-H-Klassifizierung nach SN 506 511 - ableitbar aus IsExternal, LoadBearing und BelowTerrain. Zulässige Werte
|
|
| CalculatedType ePset_Cost |
Berechneter Typname für Kosten- und Mengengruppierung. Logik |
+2 weitere |
| ProductClass ePset_Cost |
Produktklasse als gemeinsamer Schlüssel für Kosten, Ausschreibung und Ökobilanz. Sie wird abgeleitet, wo Material und Bauteileigenschaften sie eindeutig bestimmen, sonst gesetzt. In frühen Phasen ist eine begründete Annahme zulässig. Zulässige Werte
|
|
| UnitPrice ePset_Cost · CHF/m² |
Projektspezifischer oder bürospezifischer Einheitspreis je Einheit der Referenzmenge für die Plausibilisierung der Bauteilkosten. |
|
| ReferenceQuantity ePset_Cost |
Verbindliche Referenzmenge für den Einheitspreis: |
|
| Connection ePset_Circularity |
Art der Verbindung für die Demontierbarkeit (Madaster). Zulässige Werte
|
|
| Accessibility ePset_Circularity |
Zugänglichkeit der Verbindung ohne Zerstörung von Bauteil oder Umgebung (Madaster). Zulässige Werte
|
|
| Reuse ePset_Circularity |
Anteil bereits wiederverwendeten oder recycelten Materials am Bauteil (0.01 - 1.00, z. B. 0.80 = 80 %). |
|
| MaterialOrProductId ePset_Circularity |
Eindeutige ID des Materials oder Produkts in der verknüpften Datenbank (z. B. Madaster, baubook). |
|
| WasteCodes ePset_Circularity |
Abfallcodes für Rückbau und Entsorgung. Code nach VeVA (CH) bzw. EAK/AVV (EU); Format gemäss Madaster, z. B. |
|
| HazardType ePset_HazardousMaterial |
Schadstoffart gemäss Gutachten am betroffenen Bestandsbauteil. Zulässige Werte
|
|
| RemovalCategory ePset_HazardousMaterial |
Sanierungsdringlichkeit / Handlungsbedarf gemäss Gutachten. Zulässige Werte
|
|
| GlobalTradeItemNumber Pset_ManufacturerTypeInformation |
GTIN (Global Trade Item Number) des Produkttyps; je nach GS1-Struktur 8, 12, 13 oder 14 Stellen. |
+1 weitere |
| SerialNumber Pset_ManufacturerOccurrence |
Vom Hersteller vergebene Seriennummer eines einzelnen Produkts; zusammen mit der GTIN Schlüssel für den objektspezifischen Produktpass. |
|
| Width Qto_SlabBaseQuantities · m |
Dicke der modellierten Balkonplatte. |
+1 weitere |
| GrossVolume Qto_SlabBaseQuantities · m³ |
Bruttovolumen der modellierten Balkonplatte. |
+2 weitere |
| GrossArea Qto_SlabBaseQuantities · m² |
Bruttofläche der modellierten Balkonplatte. |
