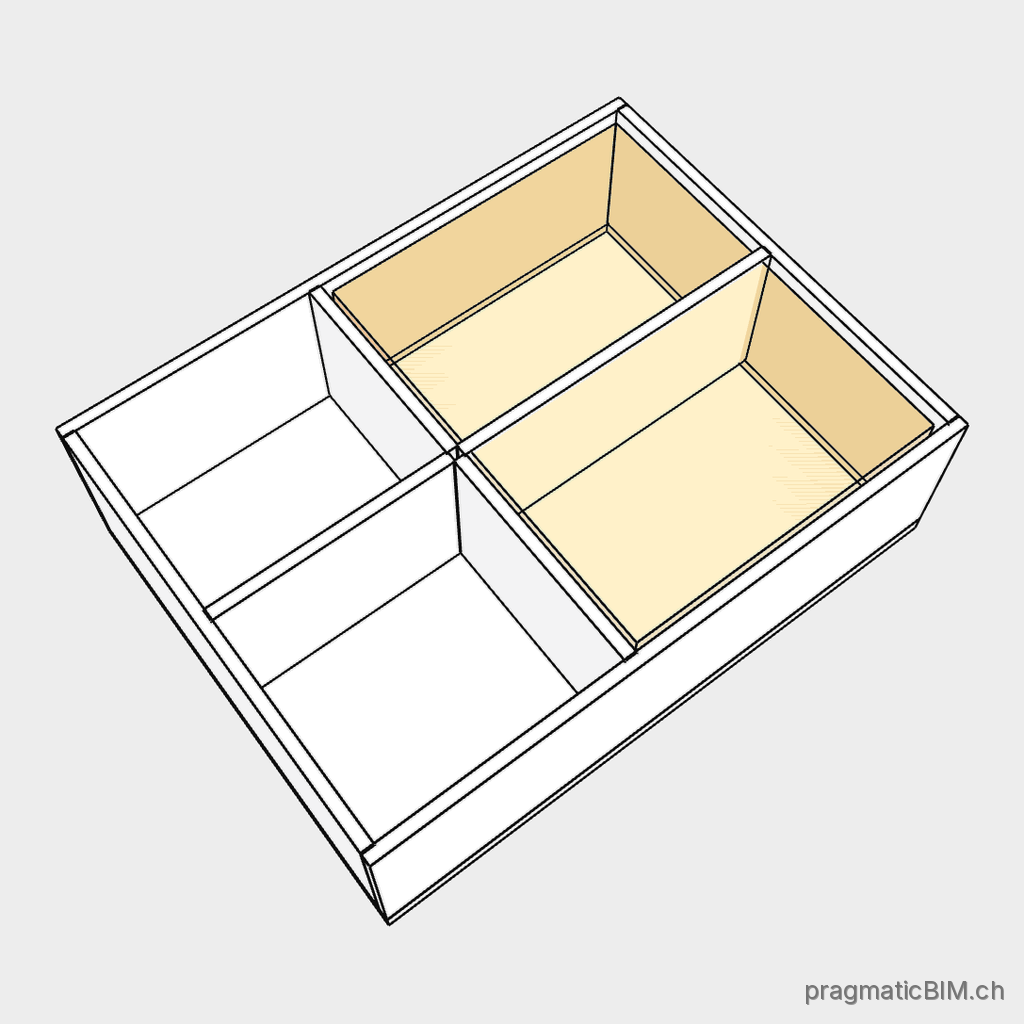

Umbauperimeter
ARC-UMBAU-PER
pragmaticBIM.ch/arc-umbau-per
Macht geplante und abgeschlossene Umbauten im Gesamtmodell räumlich und zeitlich nachvollziehbar.
Beschreibung
- Volumen, das den Bearbeitungsbereich eines eigenständigen Umbauprojekts abgrenzt.
- Bleibt nach Abschluss als Historieneintrag im Gesamtmodell erhalten - kein Raumobjekt und kein Bauwerksteil.
Modellierungshinweis
- Als vereinfachten Proxy-Körper mit der tatsächlichen räumlichen Ausdehnung des Umbauprojekts modellieren.
- Dem Planungsperimeter bzw. den betroffenen Geschossen zuweisen; ObjectType = Umbauperimeter.
- Name = Projektnummer; StartDate und EndDate = geplanter Bearbeitungszeitraum.
- Pro Umbauprojekt einen eigenen Körper mit stabiler GlobalId führen und nach Abschluss mit AlterationStatus = COMPLETED im Modell belassen.
IFC-Entität
- IFC4
- IfcBuildingElementProxy
- IFC4.3
- IfcBuildingElementProxy
- IFC2x3
- IfcBuildingElementProxy
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType=Umbauperimeter) OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType=Umbauperimeter)', 'fr': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Périmètre de transformation") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Périmètre de transformation")', 'it': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Perimetro di trasformazione") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Perimetro di trasformazione")', 'en': '(entity_ifc4=IfcBuildingElementProxy AND PredefinedType=USERDEFINED AND ObjectType="Alteration area") OR (entity_ifc2x3=IfcBuildingElementProxy AND ObjectType="Alteration area")'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Projektnummer des Umbaus. |
|
| PredefinedType |
Kennzeichnet den Proxy als benutzerdefinierten Typ. Zulässige Werte
|
|
| ObjectType |
Art des Proxy-Elements. Zulässige Werte
|
|
| StartDate ePset_AlterationArea |
Geplanter Beginn des Umbauprojekts. |
|
| EndDate ePset_AlterationArea |
Geplantes Ende des Umbauprojekts. |
|
| AlterationStatus ePset_AlterationArea |
Bearbeitungsstatus des Umbauperimeters. Zulässige Werte
|
Verwandte Elemente
-
PROJECT
Projekt
Schafft den gemeinsamen organisatorischen Bezugsrahmen, damit Fachmodelle und ihre Inhalte eindeutig demselben Bauvorhaben zugeordnet werden können.
-
SITE
Planungsperimeter
Grenzt den gemeinsamen Bearbeitungsbereich ab, damit Gebäude, Grundstücksbezüge und Umgebungsplanung räumlich konsistent koordiniert werden können.
-
BUILDING
Gebäude
Gliedert das Bauvorhaben in eindeutig zuordenbare Baukörper, damit Fachmodelle, Geschosse und Auswertungen gebäudeweise koordiniert werden können.
