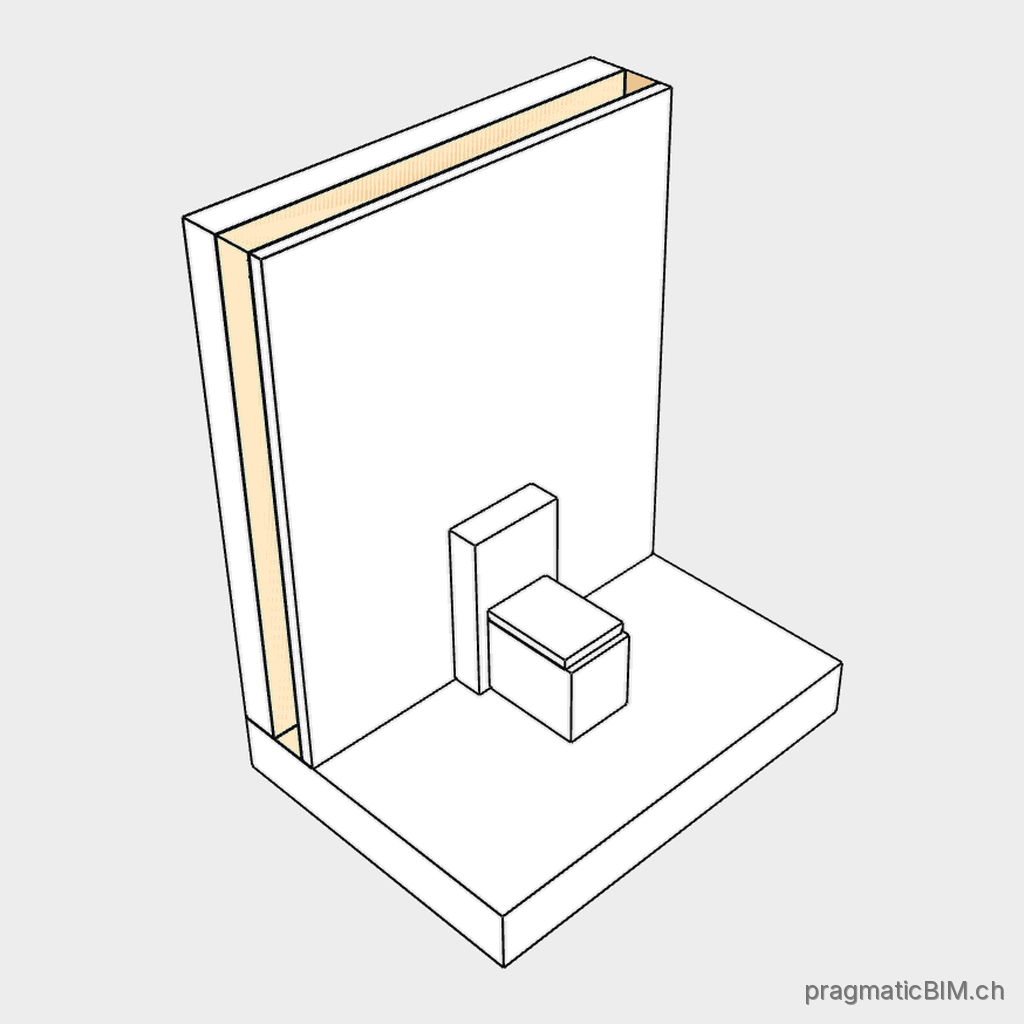

Vorsatzschale (nutzbarer Raum)
SPACE-VORSATZ
pragmaticBIM.ch/space-vorsatz
Macht den Platz- und Flächenverlust früh prüfbar, damit insbesondere Nassräume ausreichend gross geplant werden.
Beschreibung
- Lichter nutzbarer Raum innerhalb bzw. infolge einer Vorsatzschale (z. B. Installationsvorsatzschale im Bad).
- Bildet den Platzbedarf der Vorsatzschale ab. Bleibt dieser unberücksichtigt, werden insbesondere Nasszellen häufig zu klein geplant; die erforderliche Korrektur verursacht späte und mitunter weitreichende Planungsänderungen.
Modellierungshinweis
- Als Raumvolumen modellieren; Geometrie bis zu den inneren, lichten Begrenzungen - Konstruktion (Platten, Profile, Bekleidung) nicht mitmodellieren.
- Dem zugehörigen Geschoss zuweisen; ObjectType = Vorsatzschale.
- Keine Überlappung mit dem nutzbaren Innenraum des angrenzenden Raums; NetFloorArea für die Flächenauswirkung auswerten.
IFC-Entität
- IFC4
- IfcSpace
- IFC4.3
- IfcSpace
- IFC2x3
- IfcSpace
- Anwendbarkeitsregel
- {'de': '(entity_ifc4=IfcSpace AND PredefinedType=USERDEFINED AND ObjectType=Vorsatzschale) OR (entity_ifc2x3=IfcSpace AND ObjectType=Vorsatzschale)', 'fr': '(entity_ifc4=IfcSpace AND PredefinedType=USERDEFINED AND ObjectType=Contre-cloison) OR (entity_ifc2x3=IfcSpace AND ObjectType=Contre-cloison)', 'it': '(entity_ifc4=IfcSpace AND PredefinedType=USERDEFINED AND ObjectType=Controparete) OR (entity_ifc2x3=IfcSpace AND ObjectType=Controparete)', 'en': '(entity_ifc4=IfcSpace AND PredefinedType=USERDEFINED AND ObjectType="Wall lining") OR (entity_ifc2x3=IfcSpace AND ObjectType="Wall lining")'}
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Optionale Bezeichnung oder Nummer des Vorsatzschalen-Raums gemäss Projekt. |
|
| PredefinedType |
Kennzeichnet den Raum als benutzerdefinierten Typ; ObjectType präzisiert die Art. Zulässige Werte
|
|
| ObjectType |
Art des benutzerdefinierten Raums. Zulässige Werte
|
|
| NetFloorArea Qto_SpaceBaseQuantities · m² |
Nettogeschossfläche des modellierten nutzbaren Vorsatzschalen-Raums. |
