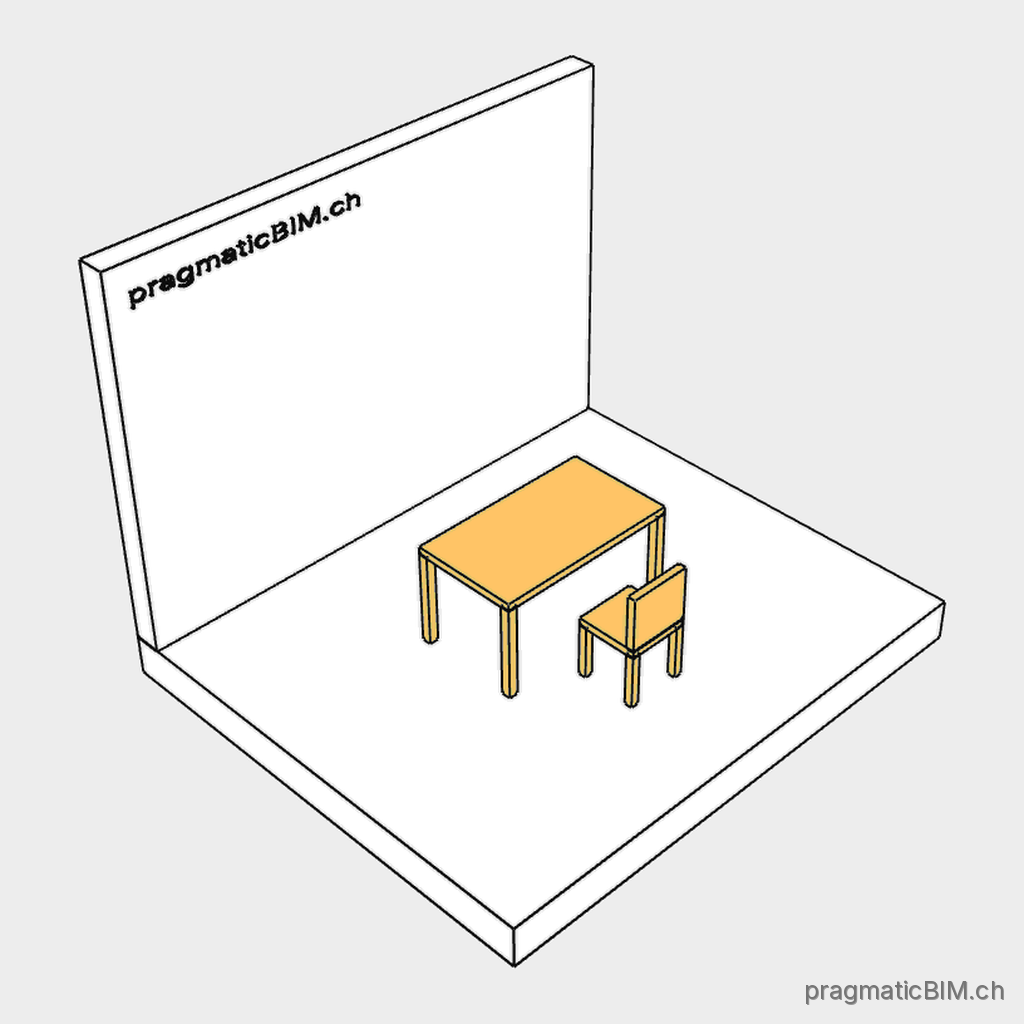

Möbel
FURN
pragmaticBIM.ch/furn
Macht früh sichtbar, ob Räume mit der vorgesehenen Nutzung tatsächlich möblierbar und ausreichend dimensioniert sind.
Beschreibung
- Bewegliche oder fest eingebaute Möbelstücke in Innenräumen.
- Dienen der Prüfung, ob Räume möblierbar bleiben, und der Lage- und Typenplanung - nicht der Produktkatalog- oder Ausführungsdetailierung.
Modellierungshinweis
- Als vereinfachten Körper mit realen Grundrissabmessungen und Höhe modellieren.
- Dem zugehörigen Geschoss zuweisen.
- Keine Herstellerprodukte, Leitungen oder Ausbau innerhalb des Möbelkörpers modellieren.
IFC-Entität
- IFC4
- IfcFurniture
- IFC4.3
- IfcFurniture
- IFC2x3
- IfcFurnishingElement
- Anwendbarkeitsregel
- entity_ifc4=IfcFurniture OR entity_ifc2x3=IfcFurnishingElement
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| Name |
Bezeichnung des Möbels (z. B. Schreibtisch, Bett). |
|
| PredefinedType |
Art des Möbels. Zulässige Werte
|
|
| CostInterface ePset_Cost |
Kostenschnittstelle des Bauteils - Grundausbau oder Mieterausbau. Zulässige Werte
|
|
| FundingApplication ePset_Cost |
Gesuchsnummer der Förderung, damit Mengen und Kosten nach Gesuch filterbar sind. Mehrere Nummern kommagetrennt, z. B. |
|
| AwardInterface ePset_Cost |
Vergabepaket des Bauteils - damit Schnittstellen zwischen Unternehmerlosen sichtbar werden. Zulässige Werte
|
|
| PlanningInterface ePset_Cost |
Planungsschnittstelle des Bauteils nach BKP-3-Steller - damit Zuständigkeiten zwischen Planungsdisziplinen sichtbar werden. Zulässige Werte
|
