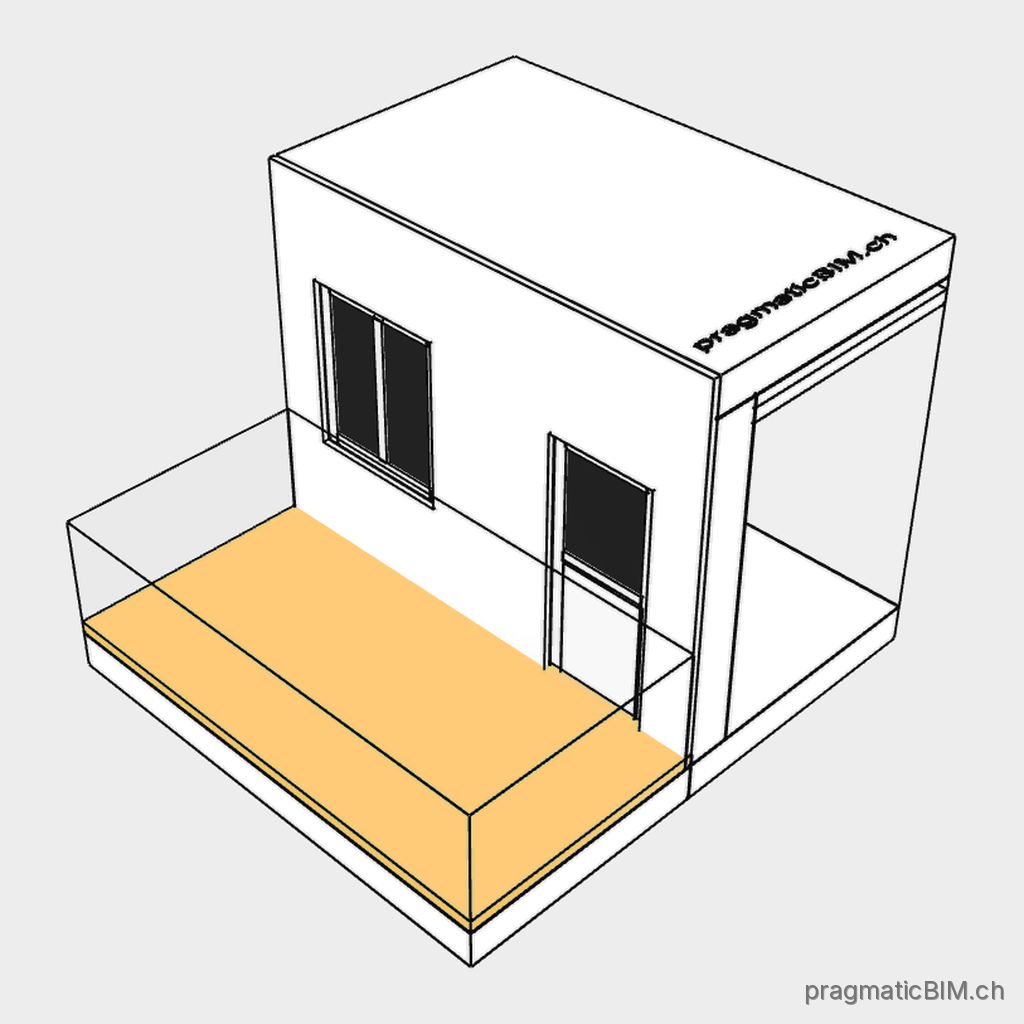

Bodenbelag Aussen
ARC-FLOOR-COV-EXT
pragmaticBIM.ch/arc-floor-cov-ext
Macht Aussenbeläge in der Detailplanung prüfbar für Mengen, Fugen und Ausschreibung. Frühe Planung ohne modelliertes Covering: FloorCovering (AOF) am Aussenraum.
Beschreibung
- Modellierter Aussenbelag (Wege, Plätze, Terrassen, befestigte Flächen) gemäss Aussenbodenflächen-Klassifikation (AOF).
- Ergänzt die Raumeigenschaft FloorCovering, sobald Aufbau und Fugen relevant werden.
Modellierungshinweis
- Als eine Schicht modellieren - nach Belagstyp trennen, nicht nach einzelnen Raumpolygonen.
- IsExternal=TRUE setzen; Finish mit AOF-Bezeichnung führen (Blatt bei bekanntem Belag, sonst Elternklasse).
- Keine Vegetation oder Retention hier modellieren - die gehören zu Landschaftselementen bzw. Raumeigenschaften.
IFC-Entität
- IFC4
- IfcCovering
- IFC4.3
- IfcCovering
- IFC2x3
- IfcCovering
- Anwendbarkeitsregel
- entity_ifc4=IfcCovering AND PredefinedType=FLOORING AND IsExternal=TRUE
Attribute
| Attribut | Definition | Verwendet in |
|---|---|---|
| PredefinedType |
Kennzeichnet den Aussenbelag. Zulässige Werte
|
+1 weitere |
| IsExternal Pset_CoveringCommon |
Kennzeichnet einen aussenliegenden Bodenbelag. Zulässige Werte
|
|
| Finish Pset_CoveringCommon |
Aussenbodenfläche gemäss Abstrakte Aussenbodenflächen (AOF). Blattbezeichnung bei bekanntem Belag; sonst die Elternklasse. Zulässige Werte
|
|
| Status Pset_CoveringCommon |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
|
|
| ElementStatus ePset_ElementStatus |
Bauteilstatus für Koordination im Bestand. Zulässige Werte
Hinweis
|
|
| AwardInterface ePset_Cost |
Vergabepaket des Bauteils - damit Schnittstellen zwischen Unternehmerlosen sichtbar werden. Zulässige Werte
|
|
| PlanningInterface ePset_Cost |
Planungsschnittstelle des Bauteils nach BKP-3-Steller. Zulässige Werte
|
|
| NetArea Qto_CoveringBaseQuantities · m² |
Nettofläche des modellierten Aussenbelags. |
+1 weitere |
